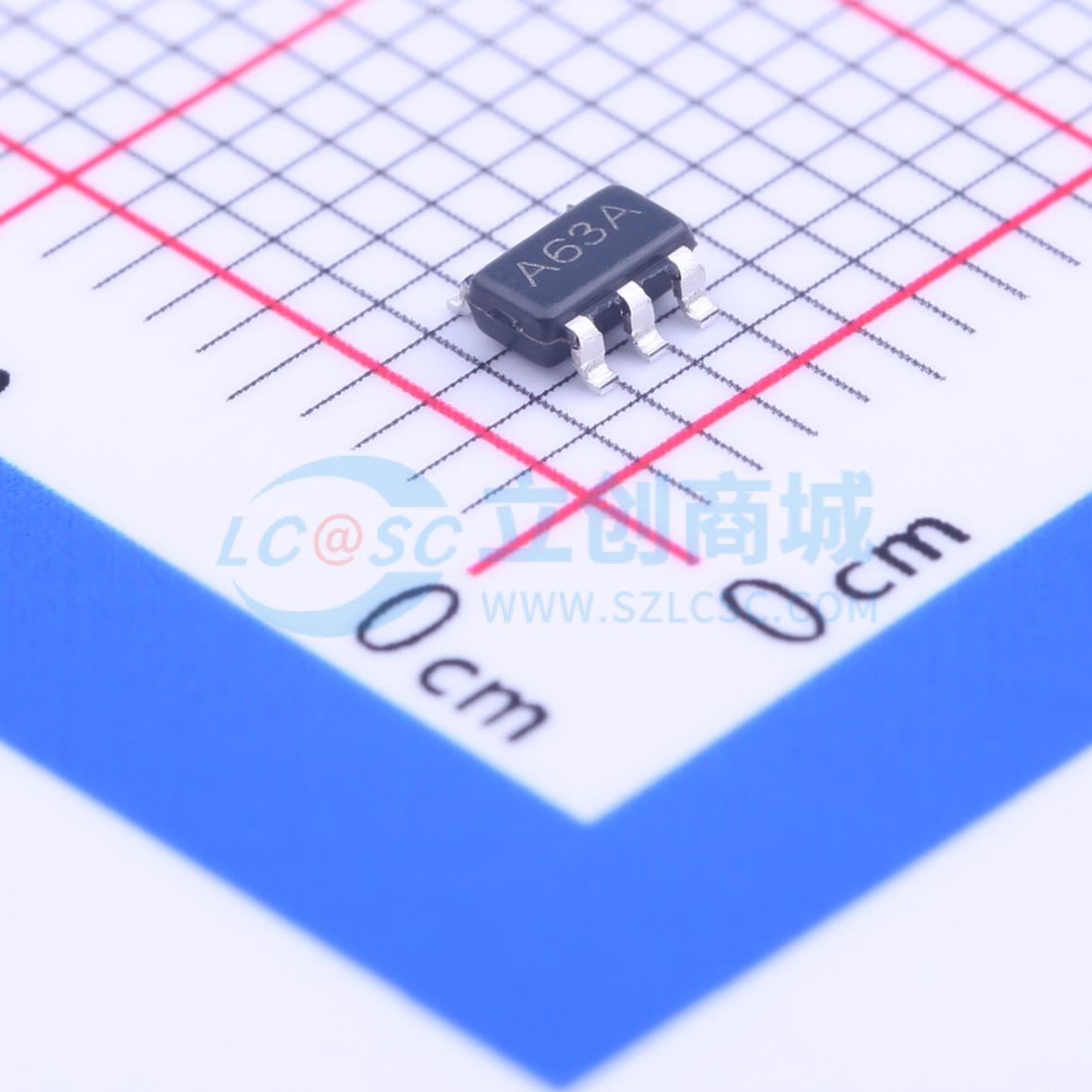

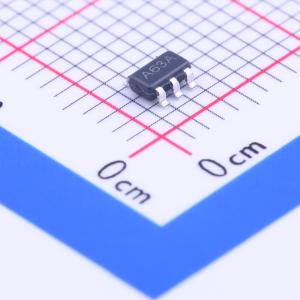

温馨提醒：图片仅供参考，商品以实物为准
LM321MF/NOPB
低功耗单路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM321 单通道、30V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM321MF/NOPB
- 商品编号
- C131103
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 430uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM321是一款低功耗单运算放大器，可为低功耗系统兼顾性能与经济性。它拥有较高的单位增益频率，压摆率典型值为0.4V/μs，5V供电下每个放大器的静态电流仅为430μA。输入共模范围包含地，可支持单电源应用也可支持双电源应用，能够稳定驱动大容性负载，采用SOT-23封装，可在不占用宝贵电路板空间的前提下应用于多种场景。
商品特性
- 增益带宽积1MHz
- 电源电流低，典型值为430μA
- 输入偏置电流低，典型值为45nA
- 电源电压范围宽，为3V~32V
- 带高容性负载时可稳定工作
- 为LM324的单路版本
应用领域
- 充电器
- 电源
- 工业控制、仪器仪表
- 台式设备
- 通信基础设施
