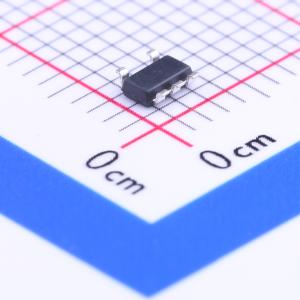

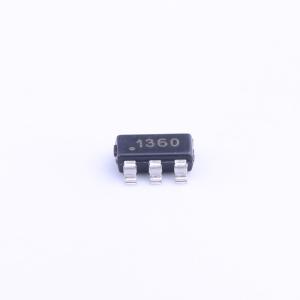

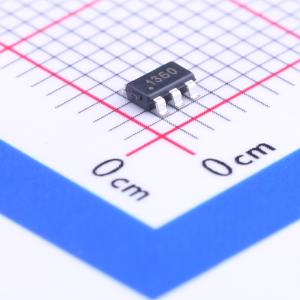

温馨提醒：图片仅供参考，商品以实物为准

ZXLD1360ET5TA

输出1A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款连续模式电感降压转换器，集成开关和高端电流检测功能。可在7V至30V的输入电源下工作，能高效驱动单个或多个串联LED，外部可调输出电流高达1mA。已通过AEC-Q100 1级认证，可在-40℃至125℃的环境温度下工作。输出电流可通过向ADJ引脚施加直流电压或PWM波形进行调节，使用PWM控制时输出电流可实现100:1的调节。向ADJ引脚施加0.2V或更低电压可关闭输出，并使设备进入低电流待机状态。
品牌名称: DIODES(美台)
商品型号: ZXLD1360ET5TA
商品编号: C131112
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

ZXLD1360是一款连续模式电感降压转换器，集成了开关和高端电流检测功能。它的输入电源电压范围为7V至30V，可高效驱动单个或多个串联LED，输出电流最高可达1mA，且可通过外部调节。 ZXLD1360已通过AEC-Q100 1级认证，可在-40℃至125℃的环境温度下工作。可通过向ADJ引脚施加直流电压或PWM波形来调节输出电流；使用PWM控制时，输出电流可实现100:1的调节范围。向ADJ引脚施加0.2V或更低电压可关闭输出，并使器件进入低电流待机状态。

商品特性

简单且元件数量少
单引脚实现开/关和亮度控制，可使用直流电压或PWM
高效率（高达95%）
宽输入电压范围：7V至30V
40V瞬态承受能力
通过AEC-Q100 1级认证
提供热增强型封装，如TSOT23 - 5，θJA为82℃/W
采用绿色模塑（无溴、锑），无铅涂层/符合RoHS标准
最高1MHz开关频率
典型输出电流精度为4%

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	7V~30V
	开关频率	280kHz~625kHz
	通道数	1
	输出电压	-
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	特性	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	4%
