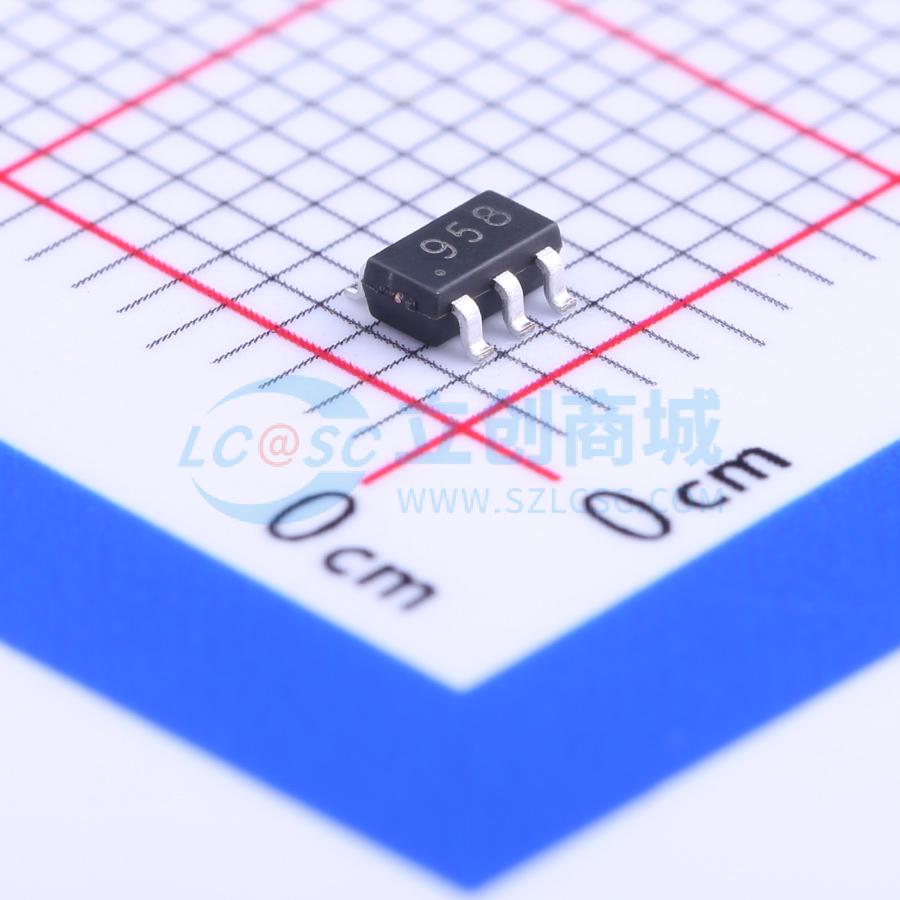

温馨提醒：图片仅供参考，商品以实物为准

CN958

单电源低功耗运算放大器和基准电压源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单电源低功耗运算放大器和基准电压源
品牌名称: CONSONANCE(上海如韵)
商品型号: CN958
商品编号: C131132
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	950kHz
	输入失调电压(Vos)	5mV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	600V/ms
	输入偏置电流(Ib)	10nA

商品概述

CN958内部包括一个运算放大器和一个基准电压源，适合于2.5V到5.5V单电源工作。 CN958内部的运算放大器具有频率补偿电路，在单位增益应用时也能保持稳定。其输出级采用特别设计，即使在带有负载时只消耗很少的电流。运算放大器的输入和输出均为轨到轨输入和输出。基准电压源的典型值为1.205V，精度 ±2%，能够输出2.2毫安电流，或吸收25微安的电流。CN958采用6管脚SOT23封装。

低工作电压，低输入偏置电流和轨到轨输入输出等特点使得CN958非常适合通用放大器以及电池供电的应用。 CN958内部运算放大器具有频率补偿电路，在单位增益时仍然稳定。CN958的压摆率可达0.6V/uS，增益带宽积可达950KHz。输入阻抗高，共模输入电压和输出电压均可为轨到轨。 CN958内部基准电压典型值为1.205V，在－40°C到 +85°C温度范围内精度为±2%。REF输出可以吸收25微安的电流，或可以输出2.2毫安的电流。

商品特性

运算放大器 + 基准电压
工作电流：60uA @ 4V
轨到轨输入/输出
工作电压范围：2.5V 到 5.5V
运算放大器具有频率补偿电路
基准电压：1.205V ±2%
运算放大器可以驱动1nF负载
工作环境温度范围：-40°C 到 85°C
采用SOT23-6封装
无铅，满足Rohs指令，不含卤素

应用领域

仪器，条形码阅读器
音频前置放大
车门开关系统
警报，有毒气体检测应用
光二极管前置放大器
智能IC卡应用
电池供电的系统
烟雾检测，安防系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	63uA
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	2.5V~5.5V
