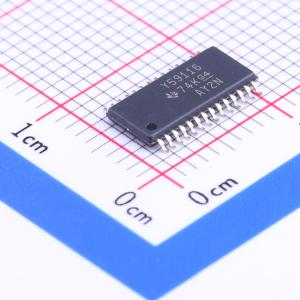

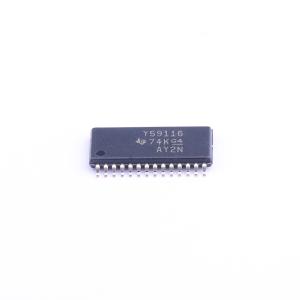

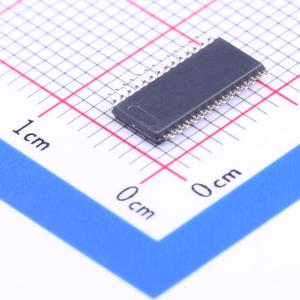

TLC59116IPWR

TLC59116 是一种 I2C 总线控制的 16 通道 LED 驱动器，适用于红/绿/蓝/琥珀（RGBA）颜色混合和背光应用。每个 LED 输出都有一个 8 位分辨率（256 级）的固定频率独立 PWM 控制器，工作频率为 97 kHz，占空比可从 0% 调整到 99.6%。独立的 PWM 控制器允许每个 LED 设置特定的亮度值。另外还有一个 8 位分辨率（256 级）的组 PWM 控制器，具有 190 Hz 的固定频率，并且可以在 24 Hz 到每 10.73 秒一次之间调整频率，占空比同样可从 0% 调整到 99.6%。组 PWM 控制器可以以相同的值调暗或闪烁所有 LED。每个 LED 输出可以关闭、开启（无 PWM 控制），或者同时设置为其独立和组 PWM 控制器值。TLC59116 的工作电源电压范围为 3 V 至 5.5 V，输出耐压达 17 V。LED 可以直接连接到 TLC59116 设备的输出端。软件可编程 LED 组和三个子呼叫 I2C 总线地址允许所有或定义的 TLC59116 设备组响应共同的 I2C 总线地址，例如，可以使所有相同颜色的 LED 同时开启或关闭，或者实现跑马灯追逐效果，从而最小化 I2C 总线命令。四个硬件地址引脚允许在同一总线上最多连接 14 个设备。软件复位（SWRST）呼叫允许主设备通过 I2C 总线对 TLC59116 进行复位，与上电复位（POR）一样初始化寄存器至默认状态，使输出置高（LED 关闭）。这提供了一种简单快速的方法来将所有设备寄存器重新配置为相同条件。

• 16个LED驱动器（每个输出可编程为关闭、开启、可编程LED亮度或可编程组调光和闪烁与单个LED亮度混合）
• 16个恒流输出通道
• 每个LED输出使用97kHz PWM信号从完全关闭（默认）到最大亮度的256级（8位）线性可编程亮度
• 使用190Hz PWM信号从完全关闭到最大亮度（默认）的256级组亮度控制，允许一般调光
• 频率可编程从24Hz到10.73秒且占空比从0%到99.6%的256级组闪烁
• 四个硬件地址引脚允许将14个TLC59116设备连接到同一I2C总线
• 四个软件可编程I2C总线地址（一个LED组呼叫地址和三个LED子呼叫地址）允许以任意组合同时寻址一组设备
• 软件复位功能（SWRST调用）允许通过I2C总线重置设备
• 每个设备最多可能有14个硬件可调的单独I2C总线地址，以便对每个设备进行编程
• 开路和过温检测模式用于检测单个LED错误
• 输出状态更改可在应答或停止命令时编程，以按字节更新输出或同时全部更新（默认在停止时更改）
• 通过外部电阻调整输出电流
• 恒定输出电流范围：5mA至120mA
• 最大输出电压：17V
• 无需外部组件的25MHz内部振荡器
• 带有SDA输出上30mA高驱动能力的兼容1MHz快速模式加（FMT）的I2C总线接口，适用于驱动高电容总线
• 内部上电复位
• SCL和SDA输入上的噪声滤波
• 上电无毛刺
• 低电平复位
• 支持热插拔
• 低待机电流
• 3.3V或5V供电电压
• 5.5V耐压输入
• 提供28引脚薄型小外形封装（TSSOP）（PW）和32引脚四方扁平无引脚封装（QFN）
• -40℃至85℃工作温度范围

• 游戏
• 小型指示牌
• 工业设备
