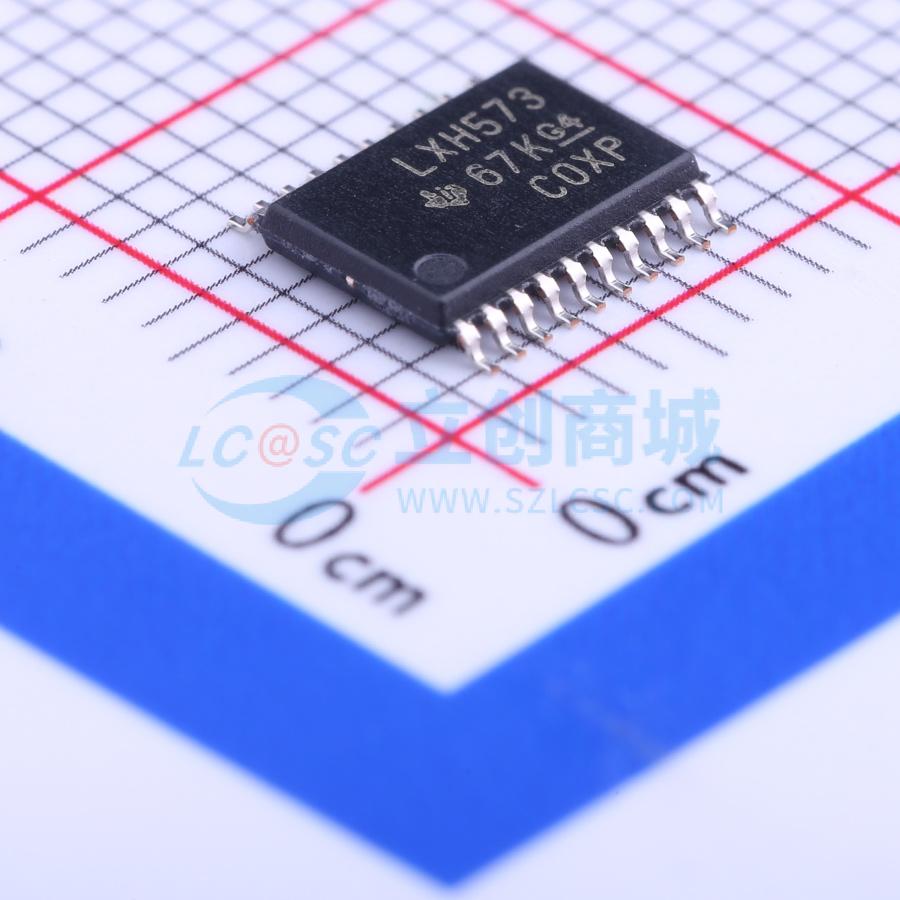

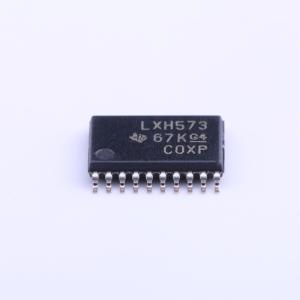

SN74LVTH573PWR

三态输出D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH573 具有三态输出的 3.3V ABT 八路透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH573PWR
商品编号: C130202
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

本产品是八位透明D型锁存器，包含SN54LVTH573、SN74LVTH573多个型号，有多种封装可选，专为3.3V电源电压的低电压应用设计，可支持为5V系统环境提供TTL接口。器件包含八个透明D型锁存器，当锁存使能端为高电平时，输出跟随数据输入变化；锁存使能端变低时，输出锁存数据输入设定的逻辑电平。带有缓冲输出使能端，可将输出设置为正常逻辑状态或高阻态，输出高阻态不影响锁存器内部操作。

商品特性

支持混合模式信号操作，可搭配3.3V VCC实现5V输入输出电压
支持未稳压电池工作，最低工作电压可达2.7V
在VCC=3.3V、环境温度TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
集成Ioff电路和上电三态功能，支持热插入
数据输入带有总线保持功能，无需外接上拉/下拉电阻
闭锁性能超过500mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V
输出处于高阻态时，不会对总线产生明显负载或驱动，可直接驱动总线无需额外接口组件
输出高阻态期间仍可保留旧数据或输入新数据
Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流
上电三态电路在上电和掉电过程中将输出置于高阻态，避免驱动冲突
有源总线保持电路可将未使用或悬浮的数据输入保持在有效逻辑电平
为确保上电或掉电时保持高阻态，输出使能端需要通过上拉电阻接VCC，电阻最小值由驱动器吸电流能力决定
最大额定参数：电源电压范围-0.5V至4.6V，输入电压范围-0.5V至7V，高阻或掉电状态输出电压范围-0.5V至7V，高态输出电压范围-0.5V至VCC+0.5V
低态输出电流额定值：SN54LVTH573最大96mA，SN74LVTH573最大128mA
高态输出电流额定值：SN54LVTH573最大48mA，SN74LVTH573最大64mA
输入钳位电流最大-50mA，输出钳位电流最大-50mA
不同封装热阻抗：DB封装70℃/W、DW封装58℃/W、GQN/ZQN封装78℃/W、NS封装60℃/W、PW封装83℃/W、RGY封装37℃/W
存储温度范围-65℃至150℃

应用领域

热插入场景
总线驱动应用
低电压系统与5V系统的TTL接口转换

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2.7V~3.6V
	通道数	8
	拉电流(IOH)	32mA
	灌电流(IOL)	64mA

	属性	参数值
	传播延迟(tpd)	4.5ns
	系列	74LVTH
	工作温度	-40℃~+85℃
	建立时间	0.7ns
	保持时间	1.5ns
	静态电流(Iq)	190uA
