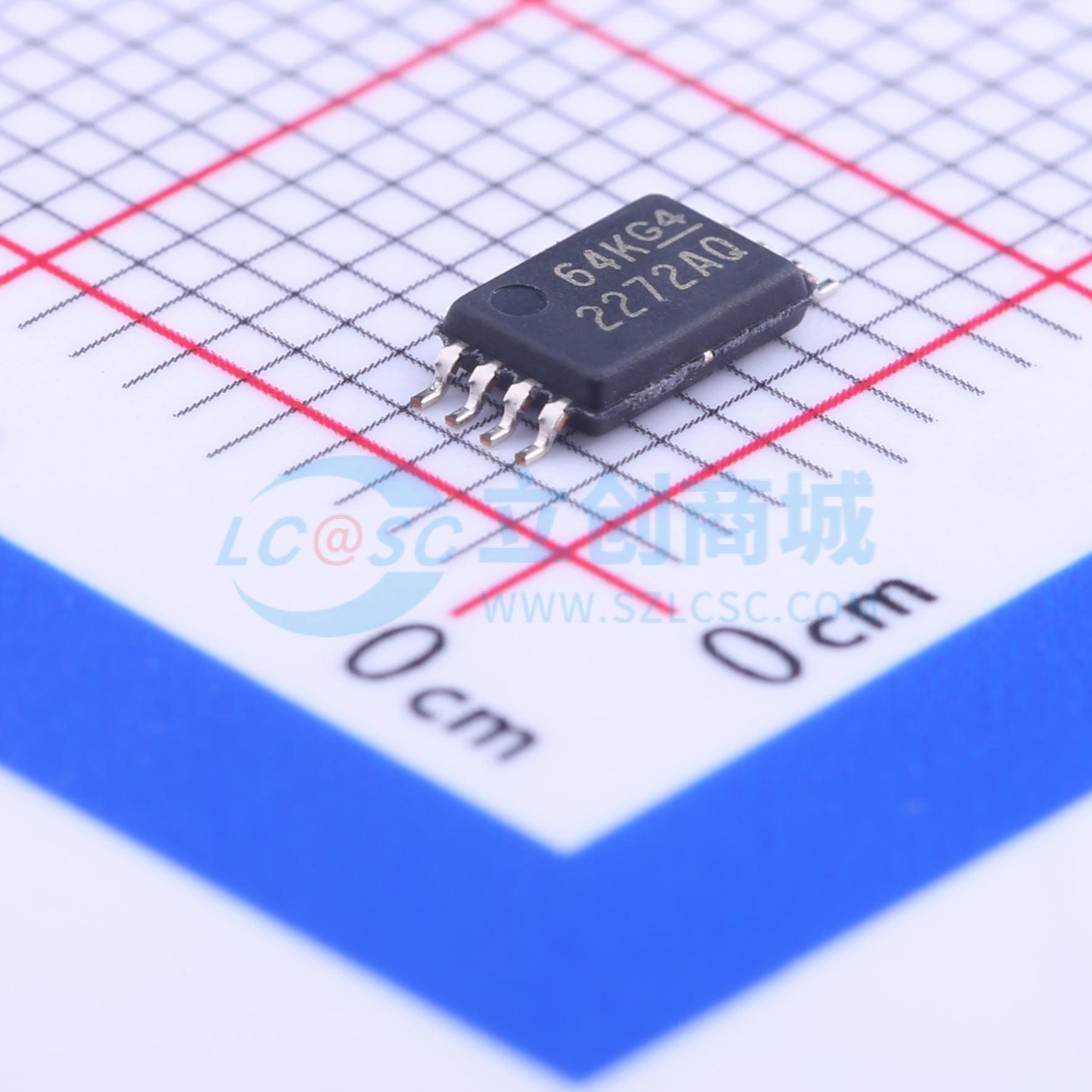

温馨提醒：图片仅供参考，商品以实物为准
TLC2272AQPWRQ1
TLC2272AQPWRQ1
- 描述
- TLC2272A-Q1 汽车类高级 LinCMOS™ 轨到轨运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2272AQPWRQ1
- 商品编号
- C130207
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 2.25MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 压摆率(SR) | 3.6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 50mA | |
| 轨到轨 | - | |
| 静态电流(Iq) | 2.4mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TLC2272-Q1和TLC2274-Q1器件分别为双路和四路运算放大器。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLC227x-Q1系列产品提供2 MHz带宽和3 V/µs的压摆率，适用于高速应用。与现有的CMOS运算放大器相比，这些器件在具备相当的交流性能的同时，还拥有更低的噪声、输入失调电压和功耗。TLC227x-Q1的噪声电压为9 nV/√Hz，比同类解决方案低两倍。 TLC227x-Q1具有高输入阻抗和低噪声的特点，非常适合用于对压电换能器等高阻抗源进行小信号调理。此外，其轨到轨输出特性，配合单电源或双电源供电，使其成为与模数转换器（ADC）接口时的理想选择。对于精密应用，TLC227xA-Q1系列产品的最大输入失调电压为950 µV。该系列产品在5 V和±5 V电源电压下进行了全面特性测试。 它们具有更大的输出动态范围、更低的噪声电压和更低的输入失调电压。这些增强的特性使其能够应用于更广泛的领域。TLC227x-Q1系列产品的所有参数使其适用于大多数汽车应用。
商品特性
- 器件温度等级：环境工作温度范围为-40°C至125°C
- 器件人体模型（HBM）静电放电分类等级为2级
- 器件带电器件模型（CDM）静电放电分类等级为C6级
- 输出摆幅涵盖两个电源轨
- 低噪声：在f = 1 kHz时，典型值为9 nV/√Hz
- 低输入偏置电流：典型值为1 pA
- 针对单电源和双电源工作模式进行了全面规格定义
- 共模输入电压范围包含负电源轨
- 高增益带宽：典型值为2.2 MHz
- 高压摆率：典型值为3.6 V/µs
- 低输入失调电压：在TA = 25°C时，最大值为950 µV
- 包含宏模型
应用领域
- 变速箱
- 传动控制
- 车载充电器
- 车身控制模块
- 转向角传感器
- 电动助力转向
- 发动机控制单元
- 安全气囊
- 盲点检测
- 仪表盘
- 汽车音响
- 导航系统
- 白色家电（冰箱、洗衣机）
