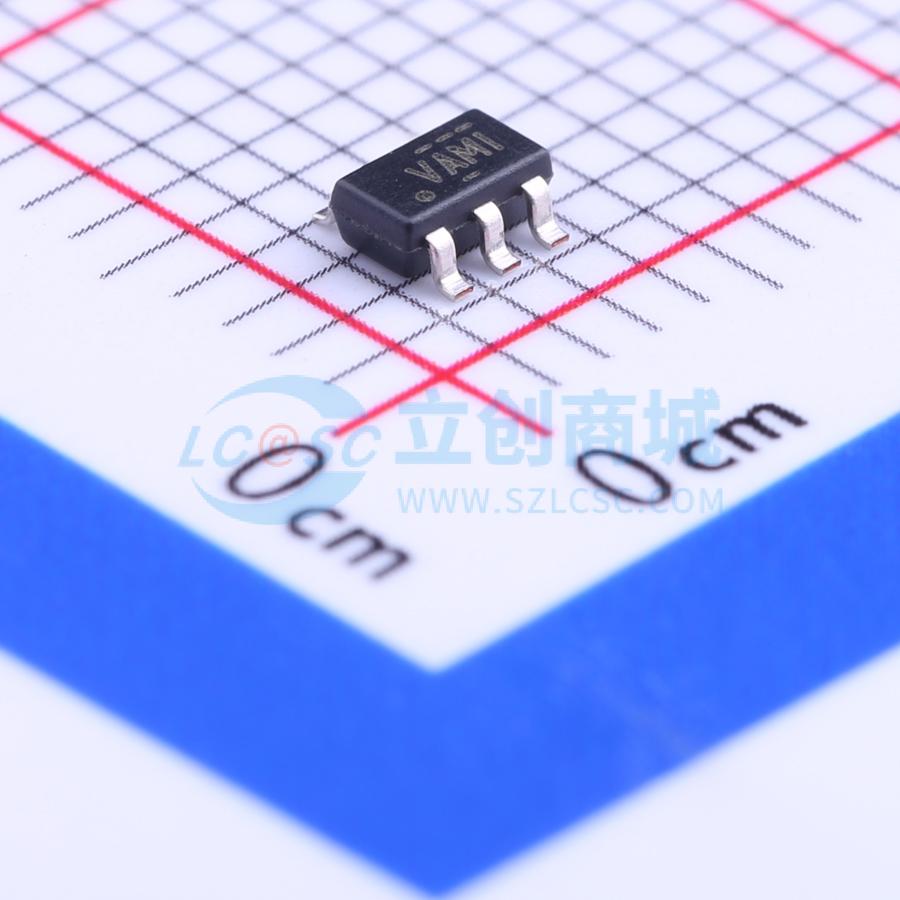

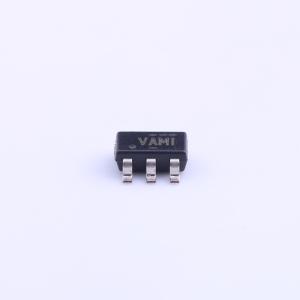

温馨提醒：图片仅供参考，商品以实物为准
TLV2771IDBVR
具备关断功能的2.7V高转换速率、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2771 单通道、5.5V、5.1MHz、高压摆率 (10.5V/μs) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2771IDBVR
- 商品编号
- C130906
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 5.1MHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 2.5mV | |
| 共模抑制比(CMRR) | 96dB | |
| 压摆率(SR) | 10.5V/us | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 17nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 60pA |
商品概述
TLV277x 系列 CMOS 运算放大器集高转换速率、高带宽、轨到轨输出摆幅、高输出驱动能力和出色的直流精度于一身。该器件每通道仅消耗 1 mA 电源电流，却能提供 10.5 V/μs 的转换速率和 5.1 MHz 的带宽。这种交流性能远高于当前市场上的竞争型 CMOS 放大器。轨到轨输出摆幅和高输出驱动能力使这些器件成为驱动模数转换器模拟输入或参考电压的理想选择。在电信系统应用中，这些器件在驱动 600 Ω 负载时也具有低失真特性。 这些放大器的输入失调电压为 360 μV，输入噪声电压为 17 nV/√Hz，输入偏置电流为 2 pA，适用于测量、医疗和工业领域。TLV277x 系列还能在较宽的温度范围（-40°C 至 125°C）内工作，因此也适用于汽车系统。 这些器件采用 2.5 - 5.5 V 单电源供电，并在 2.7 V 和 5 V 电源电压下进行了特性测试。单电源工作模式和低功耗特性使这些器件成为便携式应用的理想解决方案。
商品特性
- 高转换速率：典型值 10.5 V/μs
- 高增益带宽：典型值 5.1 MHz
- 电源电压范围：2.5 V 至 5.5 V
- 轨到轨输出
- 输入失调电压：360 μV
- 驱动 600 Ω 负载时低失真：总谐波失真加噪声 0.005%
- 电源电流：每通道 1 mA
- 输入噪声电压：17 nV/√Hz
- 输入偏置电流：2 pA
- 工作温度范围：-55°C 至 125°C
- 提供 MSOP 和 SOT - 23 封装
- 微功耗关断模式：IDD < 1 μA
应用领域
- 测量
- 医疗
- 工业
- 汽车
- 便携式设备
- 电信
