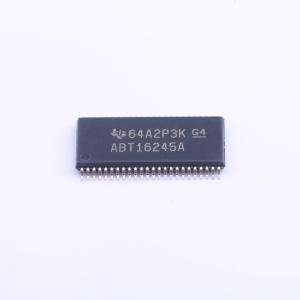

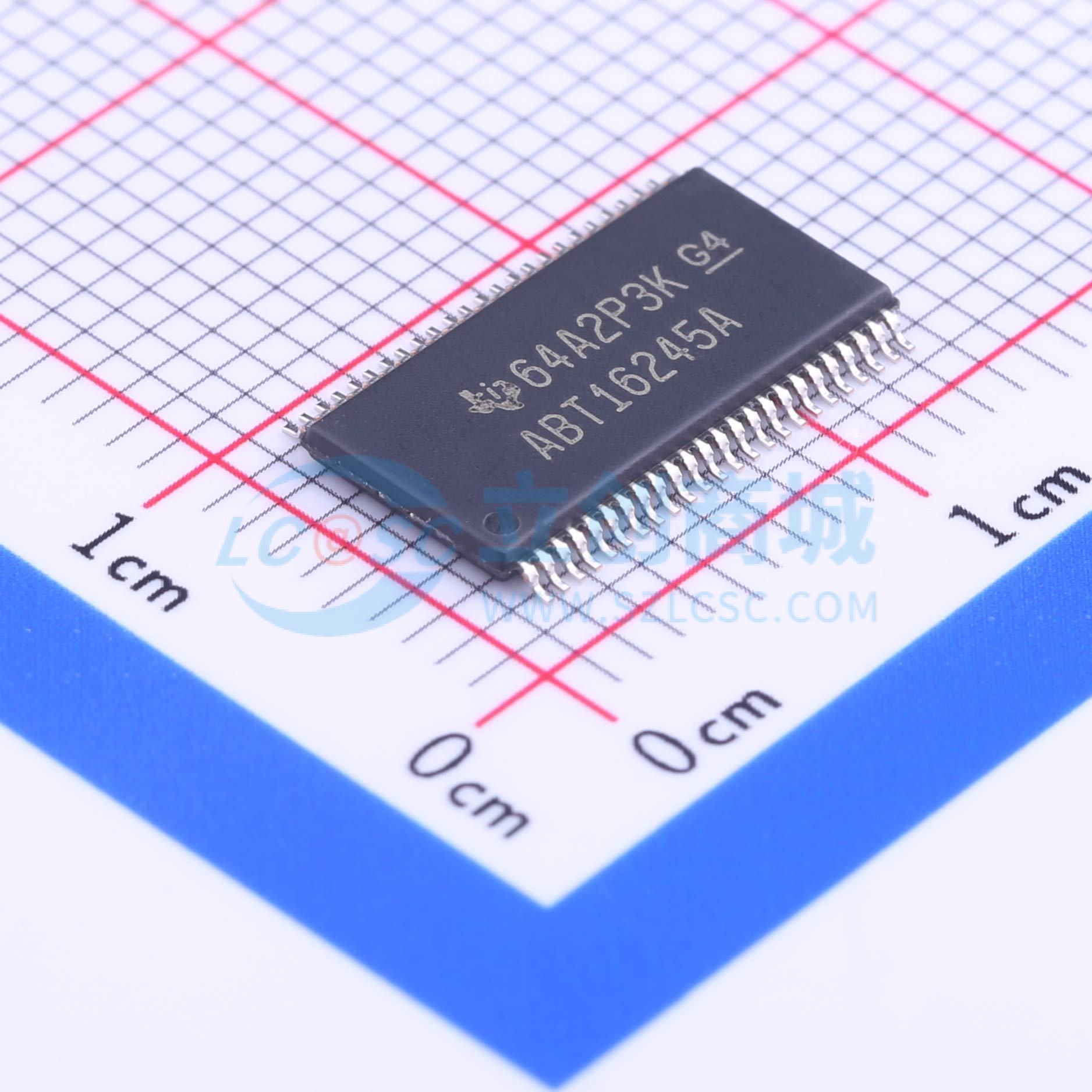

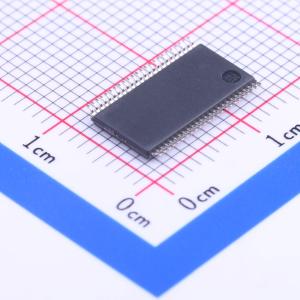

SN74ABT16245ADGGR

三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT16245A 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABT16245ADGGR
商品编号: C130197
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

ABT16245A器件是16位同相三态收发器，设计用于数据总线之间的同步双向通信，控制功能的实现可最小化外部时序要求。该器件可作为两个8位收发器或一个16位收发器使用，根据方向控制DIR输入端的逻辑电平，可实现数据从A总线传输到B总线，或从B总线传输到A总线。可通过输出使能OE输入端禁用器件，实现总线的有效隔离。当VCC处于0V~2.1V之间时，器件在上电或断电过程中保持高阻态；为确保电压高于2.1V时仍保持高阻态，输出使能应通过上拉电阻连接至VCC，电阻最小值由驱动器的灌流能力决定。SN54ABT16245A工作温度范围为-55℃~125℃，SN74ABT16245A工作温度范围为-40℃~85℃。

商品特性

属于Widebus系列产品
采用EPIC-IIB BiCMOS设计，大幅降低功耗
典型输出地弹VOLP在VCC=5V、TA=25℃时小于1V
上电和断电过程中保持高阻态
分布式VCC和接地引脚配置可最大程度降低高速开关噪声
通流架构优化了PCB布局
具备高驱动输出，IOH为-32mA，IOL为64mA
闩锁性能超过500mA，符合JESD 70标准要求
静电放电防护性能超过2000V，符合测试方法3015要求，机器模型测试下超过200V，测试条件为C=200pF、R=0
提供多种封装选项，包含DGV、DL、DDG、WD封装可选

应用领域

数据总线之间的同步双向通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	传播延迟(tpd)	2.2ns@5V,50pF
	功能特性	掉电隔离；输出使能
