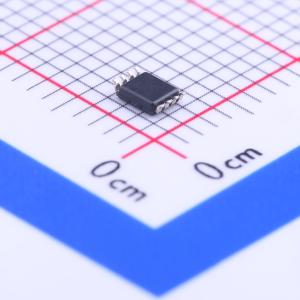

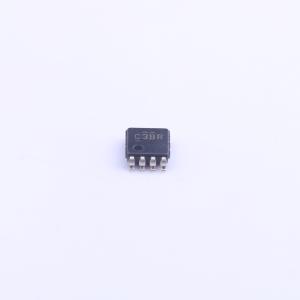

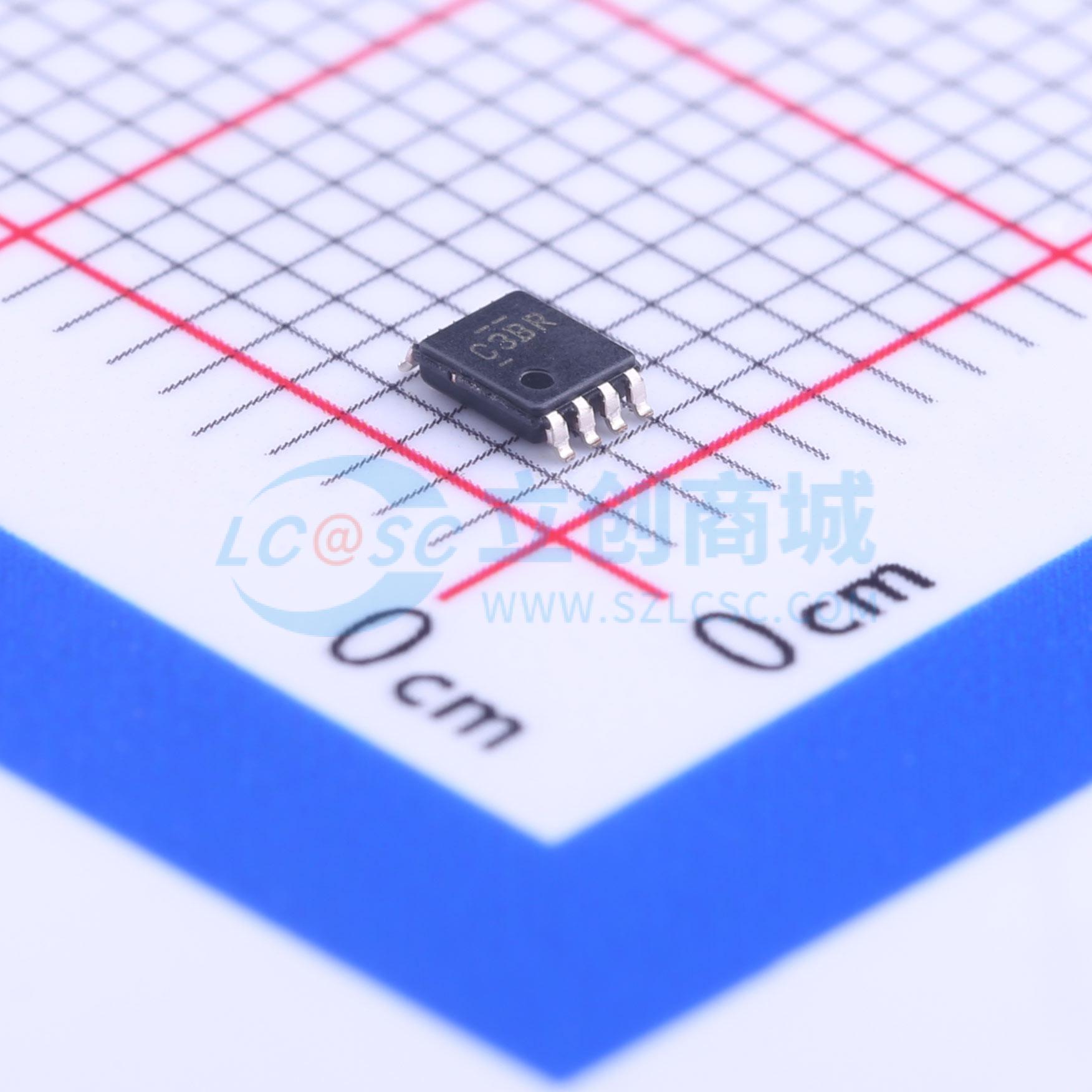

SN74LVC2G132DCUR
带施密特触发器输入的双2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G132 具有施密特触发输入的 2 通道、2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G132DCUR
- 商品编号
- C130201
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.16V~3.33V | |
| 输入低电平(VIL) | 390mV~1.87V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV~650mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC2G132是一款带施密特触发输入的双2输入与非门，设计用于1.65V~5.5V Vcc工作电压，器件包含两个独立单元，在正逻辑下实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B。由于施密特作用，对于上升沿和下降沿信号，器件具有不同的输入阈值电平，即使是最慢的输入斜坡也可触发，仍能输出干净无抖动的信号。器件针对部分掉电应用做了完整规范，Ioff电路会关断输出，可防止器件断电时产生破坏性的回流电流。
商品特性
- 提供采用裸片作为封装的小型封装选项
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传播延迟tpd为5.3ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Vcc=3.3V、TA=25℃时，输出地弹典型值小于0.8V
- Vcc=3.3V、TA=25℃时，输出VOH下冲典型值大于2V
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 支持电平向下转换，可实现5V转3.3V、3.3V转1.8V
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范
- ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
