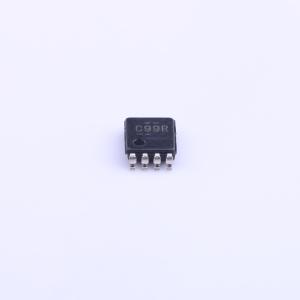

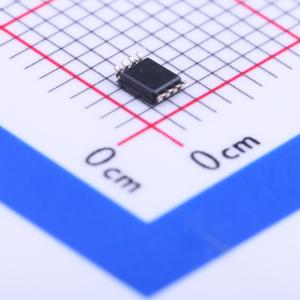

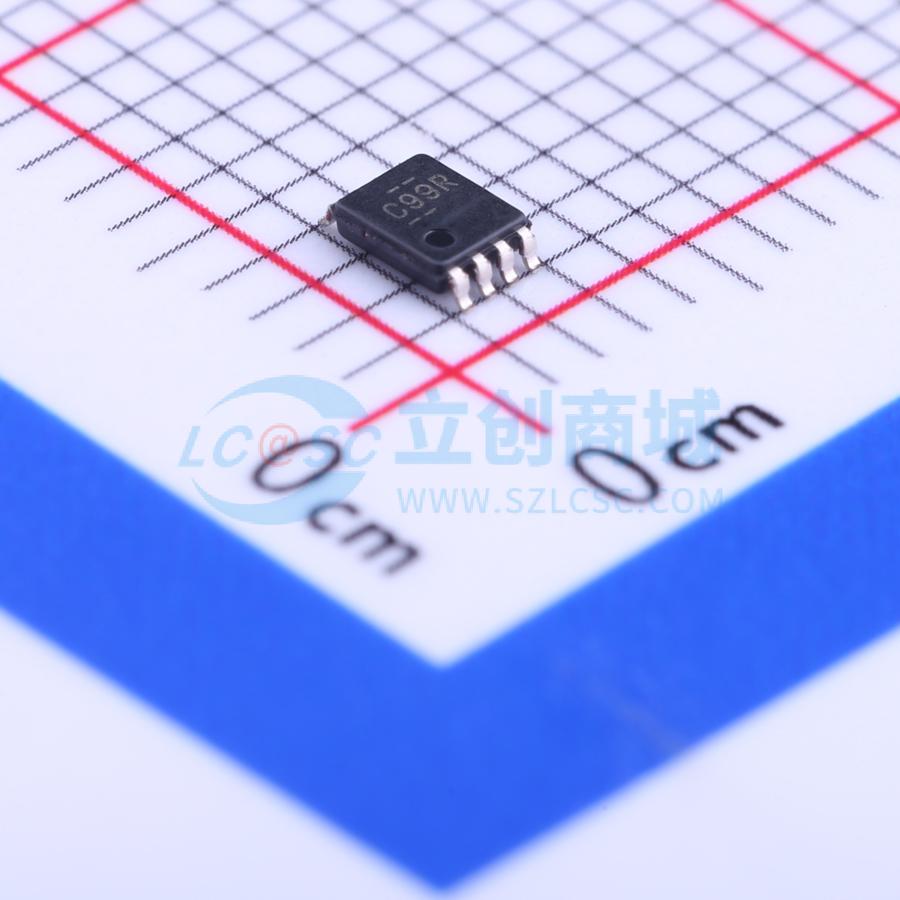

SN74LVC1G99DCUR
超可配置三态输出多功能门电路
- 描述
- SN74LVC1G99 具有三态输出的超级可配置多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G99DCUR
- 商品编号
- C130200
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 7.5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护；可控输出使能 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 |
商品概述
SN74LVC1G99是一款带三态输出的超可配置多功能门芯片，工作电压范围为1.65V~5.5V，输出使能输入为高电平时输出禁用，输出使能为低电平时，输出状态由4位输入的16种模式决定，用户可选择多种逻辑功能，所有输入均可连接至VCC或GND。该器件具备施密特特性，正向和负向信号拥有不同的输入阈值；为保证上电或掉电过程中的高阻态，输出使能需通过上拉电阻连接至VCC，电阻最小值由驱动器的灌流能力决定；掉电模式下Ioff电路可禁用输出，防止反向电流损坏器件。
商品特性
- 提供NanoFree封装可选
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下电压转换至VCC
- 3.3V下最大传播延迟tpd为6.7ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V下输出驱动能力为±24mA
- 单个封装内可提供九种不同逻辑功能
- Ioff电路支持带电插入、部分掉电模式以及反向驱动保护
- 输入迟滞特性允许较慢的输入转换速率，可提升输入抗干扰能力
- 锁存性能超过100mA，符合JESD 78 II类规范
- ESD防护符合JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- NanoFree封装采用裸片作为封装本体
应用领域
- 可实现多路选择器、与门、或门、与非门、或非门、异或门、同或门、反相器、缓冲器等多种逻辑功能
