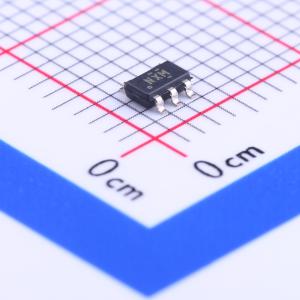

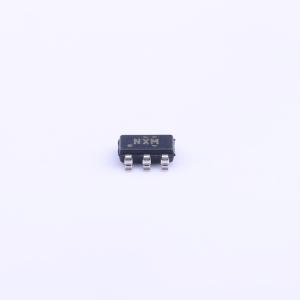

TPS78223DDCR

具有使能功能和 -40°C 至 +125°C 工作温度范围的 150mA、毫微级 IQ、低压降稳压器

描述: TPS782 500nA IQ、150mA、超低静态电流低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS78223DDCR
商品编号: C130079
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS782系列低压差稳压器（LDO）具备超低功耗和小型化封装的优势。该LDO专为对超低静态电流有严格要求的电池供电应用而设计。TPS782具有超低的静态电流IQ（500 nA），非常适合微处理器、微控制器和其他电池供电应用。超低功耗和小型化封装使设计人员能够针对特定应用定制功耗。 TPS782系列设计为与德州仪器（TI）的MSP430及其他类似产品兼容。使能引脚（EN）与标准CMOS逻辑兼容。由于采用了小型化封装和可能较小的输出电容，该器件占用的电路板空间极小。TPS782系列还具备热关断和限流功能，可在故障条件下保护器件。所有封装的工作温度范围为TΔ = -40°C至125°C。

商品特性

低静态电流IQ：500 nA
150 mA低压差稳压器
输入电压范围：2.2 V至5.5 V
25°C时低压差，150 mA负载下为130 mV
85°C时低压差，150 mA负载下为175 mV
在负载、线路和温度变化时精度为3%
使用1.0 μF陶瓷电容即可稳定工作
热关断和过流保护
与CMOS逻辑电平兼容的使能引脚
提供DDC（TSOT23 - 5）或DRV（2 mm×2 mm SON - 6）封装

应用领域

TI MSP430配套应用
无线手持设备和智能手机
MP3播放器
电池供电的手持产品

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	40dB@(10Hz)；15dB@(1kHz)
	压差	130mV@(150mA)

	属性	参数值
	静态电流(Iq)	420nA
	噪声	108uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
