温馨提醒：图片仅供参考，商品以实物为准

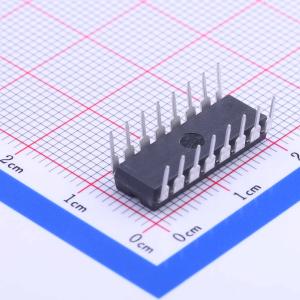

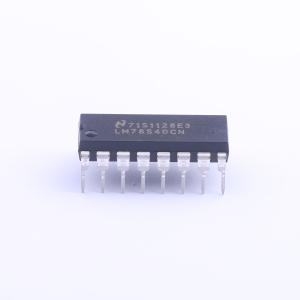

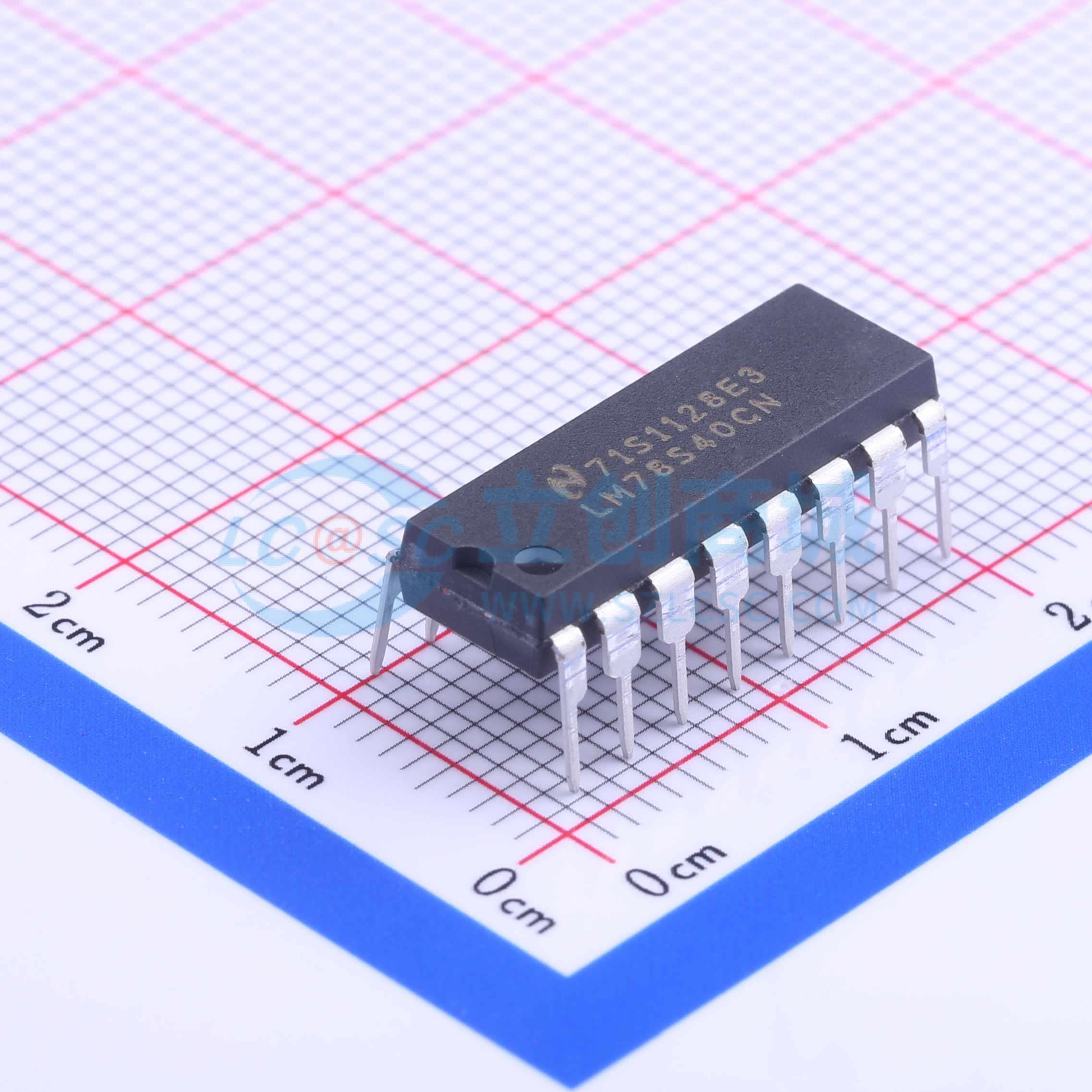

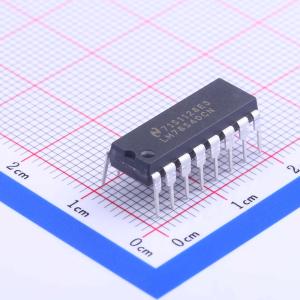

LM78S40CN/NOPB

SMT扩展库PCB免费打样

描述: LM78S40 1.5A 可调节升压、降压或反向稳压器
品牌名称: TI(德州仪器)
商品型号: LM78S40CN/NOPB
商品编号: C130183
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.84克(g)

商品参数

商品概述

LM78S40是一款单片稳压器子系统，包含开关稳压器系统所需的所有有源构建模块。该器件由一个温度补偿电压基准、一个带有有源电流限制电路的占空比可控振荡器、一个误差放大器、大电流高压输出开关、一个功率二极管和一个未使用的运算放大器组成。当需要超过1.5A的电流或超过40V的电压时，该器件可以驱动外部NPN或PNP晶体管。该器件可用于降压、升压或反相开关稳压器，也可用于串联线性稳压器。它具有宽电源电压范围、低待机功耗、高效率和低漂移的特点。它适用于任何独立的、元件数量少的开关系统，在电池供电系统中表现极佳。

商品特性

升压、降压或反相开关稳压器
输出电压可在1.25V至40V之间调节
无需外部晶体管，峰值电流可达1.5A
输入电压范围为2.5V至40V
低待机电流消耗
80dB的电源和负载调整率
高增益、大电流、独立运算放大器
无双脉冲的脉冲宽度调制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	2.5V~40V
	输出电压	1.25V~40V
	输出电流	1.5A
	开关频率	100Hz~100kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；降压式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
