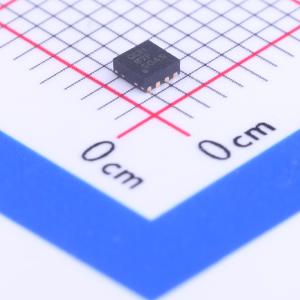

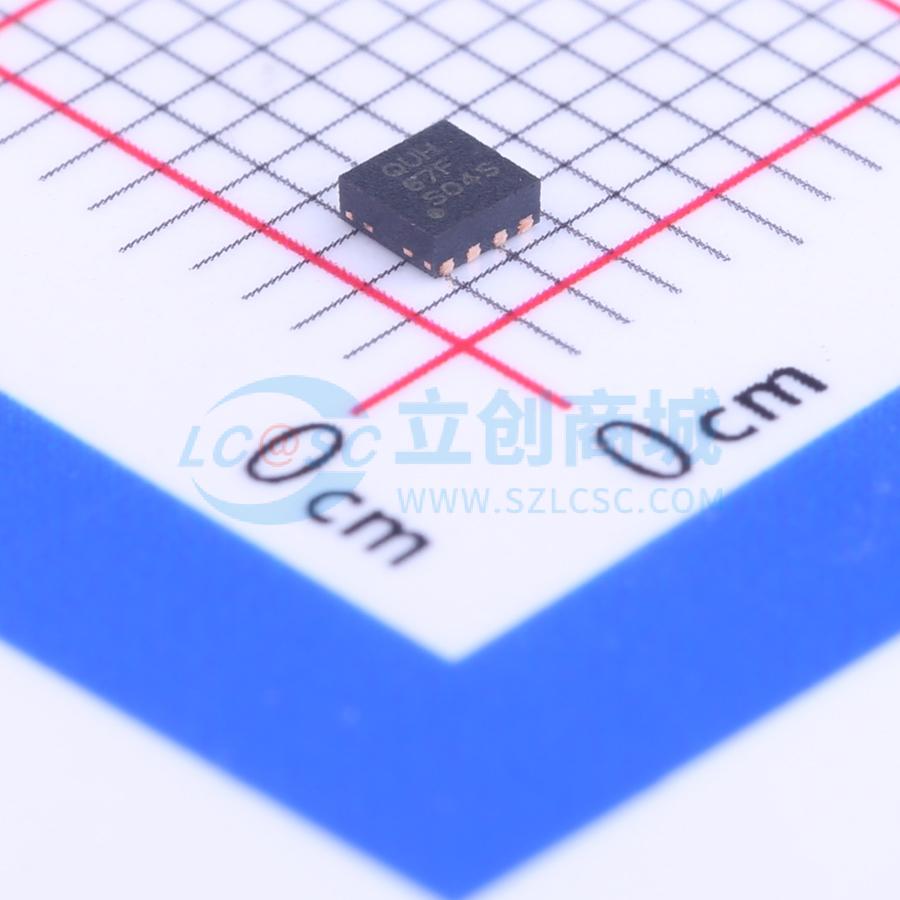

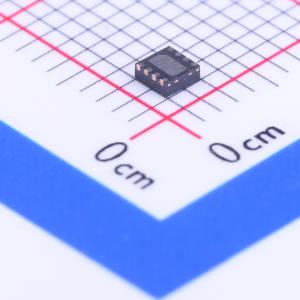

温馨提醒：图片仅供参考，商品以实物为准

TPS62173DSGT

3V至17V、0.5A降压转换器

描述: TPS62173是基于DCS-ControlTM拓扑的3V至17V、0.5A同步降压DC-DC转换器,具有3V至17V宽输入电压范围,支持0.9V至6V可调输出电压,开关频率高达2.25MHz,静态电流典型值为17uA,适用于高功率密度的应用。
品牌名称: TI(德州仪器)
商品型号: TPS62173DSGT
商品编号: C130073
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

TPS6217x 器件系列是易于使用的同步降压 DC-DC 转换器，针对高功率密度的应用进行了优化。该系列器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control™ 拓扑技术提供快速瞬态响应并实现高输出电压精度。该系列器件具有 3V 至 17V 宽运行输入电压范围，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。其输出电压为 0.9V 至 6V，支持高达 0.5A 的持续输出电流（使用 100% 占空比模式）。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。在节能模式下，器件可根据输入电压(VIN) 生成约 17μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2μA。TPS6217x 器件在自然通风环境下的额定工作温度范围为 -40°C 至 85°C。此类器件划分为可调节和固定输出电压两种版本。该系列器件采用 2mm×2mm、8 引脚 WSON 封装(DSG)。

商品特性

DCS-Control™ 拓扑
输入电压范围为 3V 至 17V
输出电流高达 500mA
可调输出电压范围为 0.9V 至 6V
固定输出电压版本
无缝省电模式转换
静态电流典型值为 17μA
电源正常输出
100% 占空比模式
短路保护
过温保护
与 TPS62160 和 TPS62125 引脚兼容
采用 2mm×2mm、8 引脚晶圆级小外形无引线(WSON) 封装

应用领域

标准 12V 导轨式电源
单一或者多个锂离子电池供电的负载点(POL) 电源
低压差稳压器(LDO) 替代产品
嵌入式系统
数码相机、数码摄像机
移动电脑、平板电脑、调制解调器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	500mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
