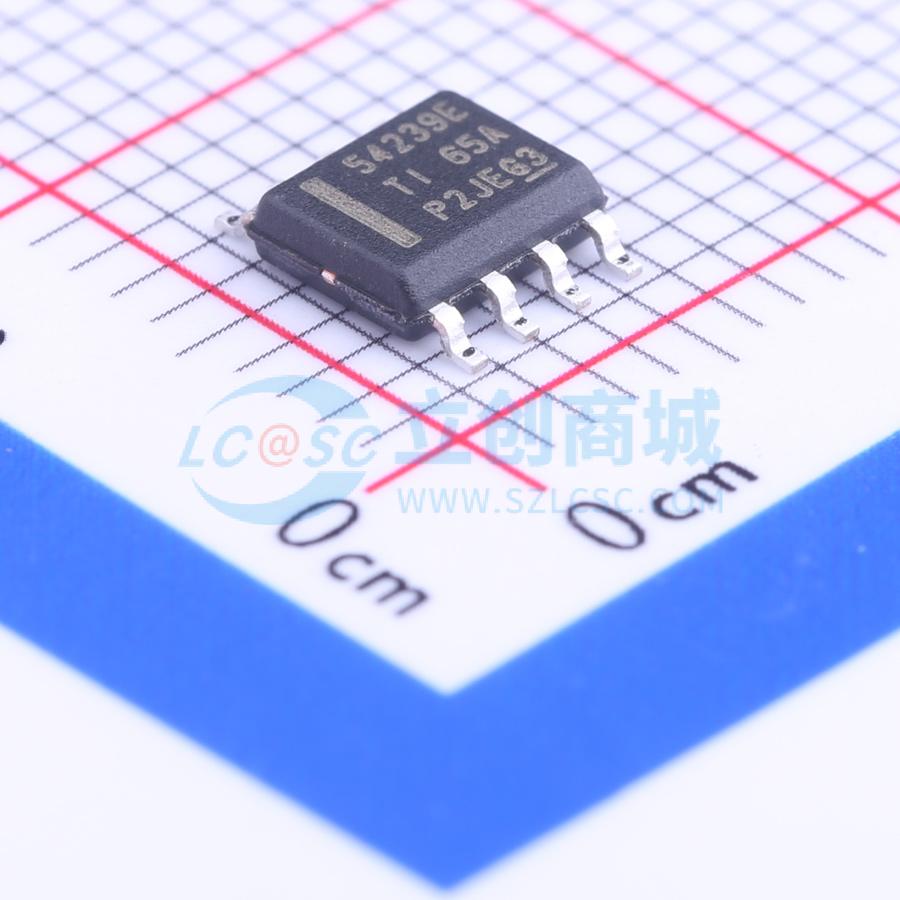

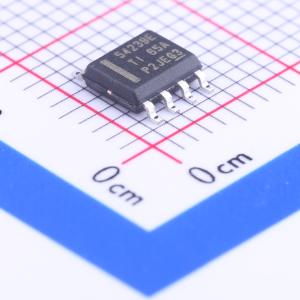

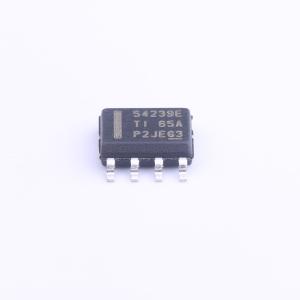

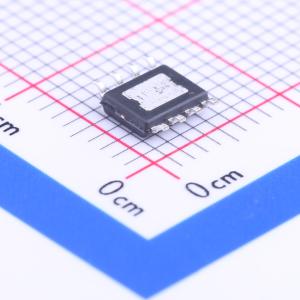

TPS54239EDDAR

TPS54239E 同步降压转换器

描述: TPS54239E是一款自适应接通时间D-CAP2TM模式同步降压转换器,支持快速瞬态响应和低输出纹波,适用于各种终端设备电源总线调节器。工作输入电压范围为4.5V至23V,输出电压范围为0.76V至7.0V,具有高效率集成型场效应晶体管(FET),并支持Eco-modeTM工作模式以提高轻负载下的效率。
品牌名称: TI(德州仪器)
商品型号: TPS54239EDDAR
商品编号: C130067
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS54239E是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个低成本、低组件数、低待机电流解决方案来完成各种终端设备电源总线调节器集。主控制环路采用D-CAP2™模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制支持较高负载状态下的脉宽调制(PWM) 模式与轻负载下的Eco-mode™工作模式之间的无缝转换。Eco-mode™使TPS54239能够在较轻负载条件下保持高效率。专有电路还有助于该器件适应诸如高分子有机半导体固体电容器(POSCAP) 或特种聚合物电容器(SP-CAP) 等低等效串联电阻(ESR) 输出电容器以及超低ESR陶瓷电容器。工作输入电压介于4.5V至23V VIN输入之间。输出电压可在0.76V与7V之间进行设定。此外，该器件还特有一个可调软启动时间。采用8引脚DDA封装，并针对 -40°C到85°C的工作温度范围内的运行而设计。

商品特性

D-CAP2™模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽泛的输入电压范围：4.5V至23V
输出电压范围：0.76V至7.0V
高效率集成型场效应晶体管(FET)
针对更低占空比应用进行了优化
-140mΩ（高侧）与70mΩ（低侧）
关断时的高效率，流耗不足10μA
初始带隙参考的高精度
可调软启动
预偏置软启动
600kHz开关频率(fSW)
逐周期限流
自动跳跃Eco-mode™为了在轻负载下实现高效率

应用领域

低电压系统的广泛应用
数字电视电源
高清Blu-ray Disc播放器
网络家庭终端设备
数字机顶盒(STB)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	760mV~7V
	输出电流	2A
	开关频率	600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
