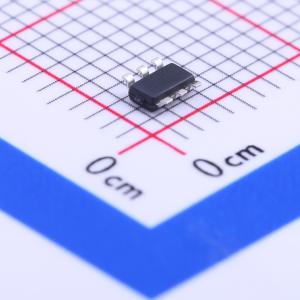

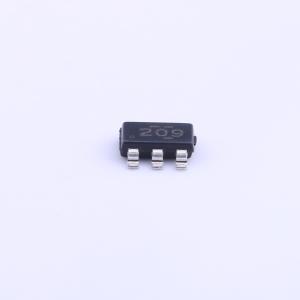

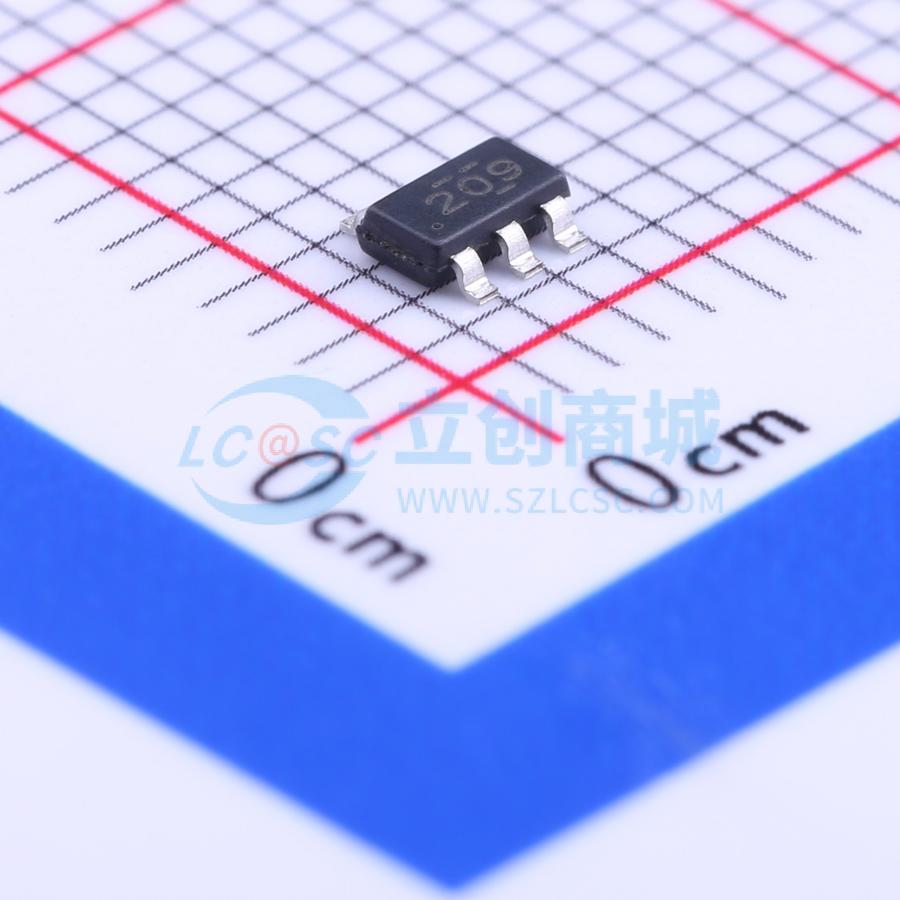

温馨提醒：图片仅供参考，商品以实物为准
TPS562209DDCT
4.5V至17V输入、2A输出同步降压稳压器
- 描述
- TPS562209是一款采用6引脚SOT-23封装的2A同步降压转换器,输入电压范围为4.5V至17V,输出电压范围为0.76V至7V,开关频率为650kHz,具有低关断电流和1%反馈电压精度。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS562209DDCT
- 商品编号
- C130068
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 765mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562209 和 TPS563209 是采用 6 引脚 SOT - 23 封装的简单易用型 2A/3A 同步降压转换器。 此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。 这些开关模式电源(SMPS) 器件采用 D - CAP2™模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容器以及超低 ESR 陶瓷电容器。 TPS562209 和 TPS563209 始终在连续传导模式下运行，与非连续传导模式相比，该模式可降低轻负载条件下的输出纹波电压。TPS56x209 采用 6 引脚 1.6mm×2.9mm SOT (DDC) 封装，结温范围为 -40°C 至 150°C。 The TPS562209 and TPS563209 are 2 - A and 3 - A synchronous step - down converters, respectively. The proprietary D - CAP2™mode control supports low ESR output capacitors such as specialty polymer capacitors and multi - layer ceramic capacitors without complex external compensation circuits. The fast transient response of D - CAP2™mode control can reduce the output capacitance required to meet a specific level of performance.
商品特性
- TPS562209 - 集成有 122mΩ 和 72mΩ FET 的 2A 转换器
- TPS563209 - 带有集成 68mΩ 和 39mΩ FET 的 3A 转换器
- D - CAP2™针对快速瞬态响应的模式控制
- 输入电压范围：4.5V 至 17V
- 输出电压范围：0.76V 至 7V
- 650kHz 开关频率
- 低于 10μA 的低关断电流
- 1% 反馈电压精度 (25°C)
- 从预偏置输出电压中启动
- 逐周期过流限制
- 断续模式
- 欠压保护
- 非锁存过压保护(OVP)，欠压闭锁(UVLO) 和热关断(TSD) 保护
- 固定软启动时间：1.0ms
应用领域
- 数字电视电源
- 高清 Blu - ray Disc 播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
