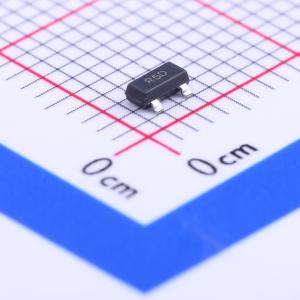

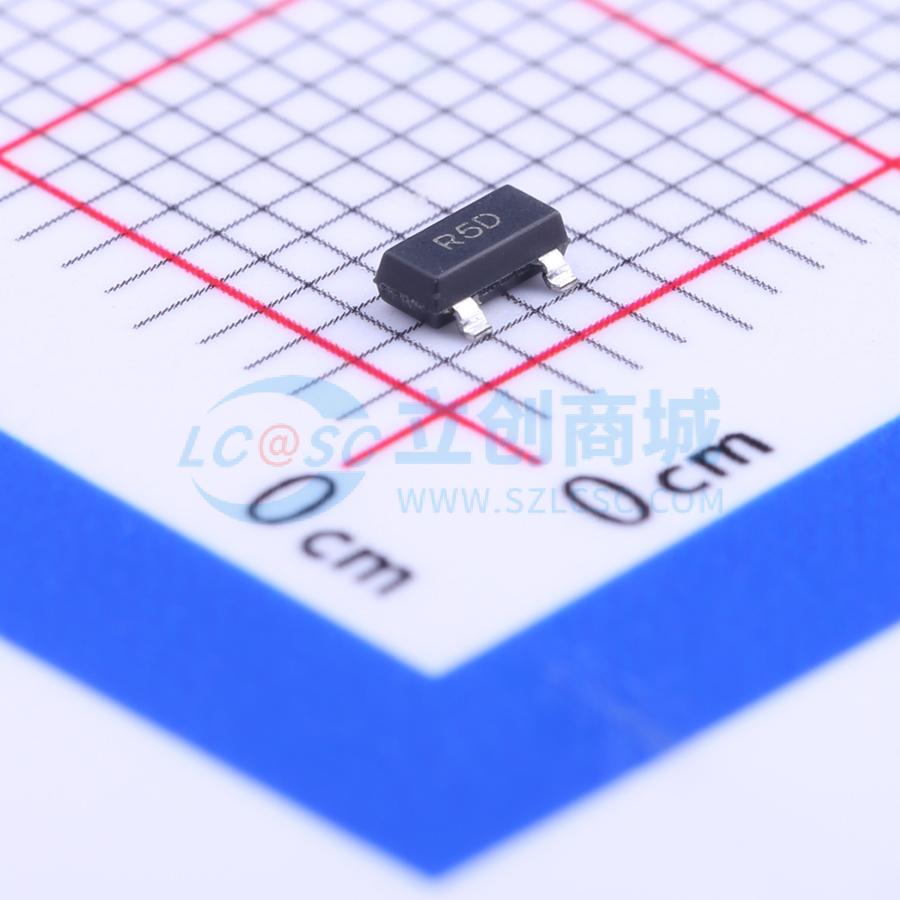

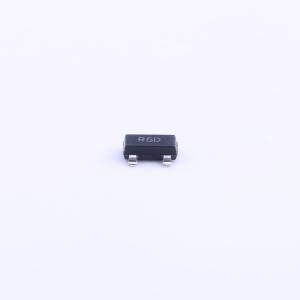

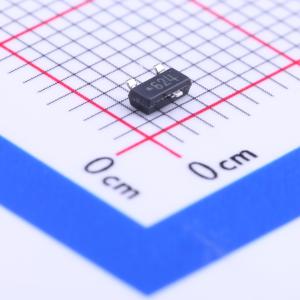

温馨提醒：图片仅供参考，商品以实物为准

LM4040DEM3-5.0/NOPB

并联 150ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM4040-N 100ppm/°C 精密微功耗并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4040DEM3-5.0/NOPB
商品编号: C129968
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

LM4040-N是精密微功耗并联电压基准，专为空间关键型应用设计，采用小型SC70与SOT-23表面贴装封装，设计可消除对外部稳定电容器的需求，能够确保在任何容性负载下保持稳定，使用便捷，提供多种固定式反向击穿电压，可减少设计工作量；采用齐纳斩波反向击穿电压微调，可保障精度，带隙基准温度漂移曲率校正与低动态阻抗，能够在宽工作温度与电流范围提供稳定的反向击穿电压精度。

商品特性

LM4040-N-Q1通过AEC Q-100认证，适用于汽车应用，提供两种温度等级：扩展等级工作温度范围为-40℃~+125℃，工业等级工作温度范围为-40℃~+85℃
提供SOT-23、TO-92、SC70多种小型封装
无需输出电容器，可耐受容性负载
提供多种固定反向击穿电压可选，包括2.048V、2.5V、3V、4.096V、5V、8.192V、10V
A级2.5V版本在25℃条件下输出电压容差最大为±0.1%
10Hz~10kHz范围内输出噪声典型值为35μVrms
工作电流范围宽，2.5V版本最小工作电流为60μA，10V版本最小工作电流为100μA，所有版本最大工作电流均为15mA
温度系数最大为100ppm/℃
最高结温为125℃，不同封装对应不同结至环境热阻：安装在电路板上的SOT-23封装典型热阻为326℃/W，引线长度0.4英寸的TO-92封装为180℃/W，引线长度0.125英寸的TO-92封装为170℃/W，SC70封装为415℃/W
LM4041-N可提供可调电压与1.2V两种反向击穿电压版本

应用领域

现场发送器
能源基础设施
数据采集
模拟输入模块
汽车领域
音频和视频设备

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	5V
	输出电流	15mA
	精度	±1%
	温度系数	150ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	88uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	35uVrms
	工作温度	-40℃~+125℃
	功能特性	-
