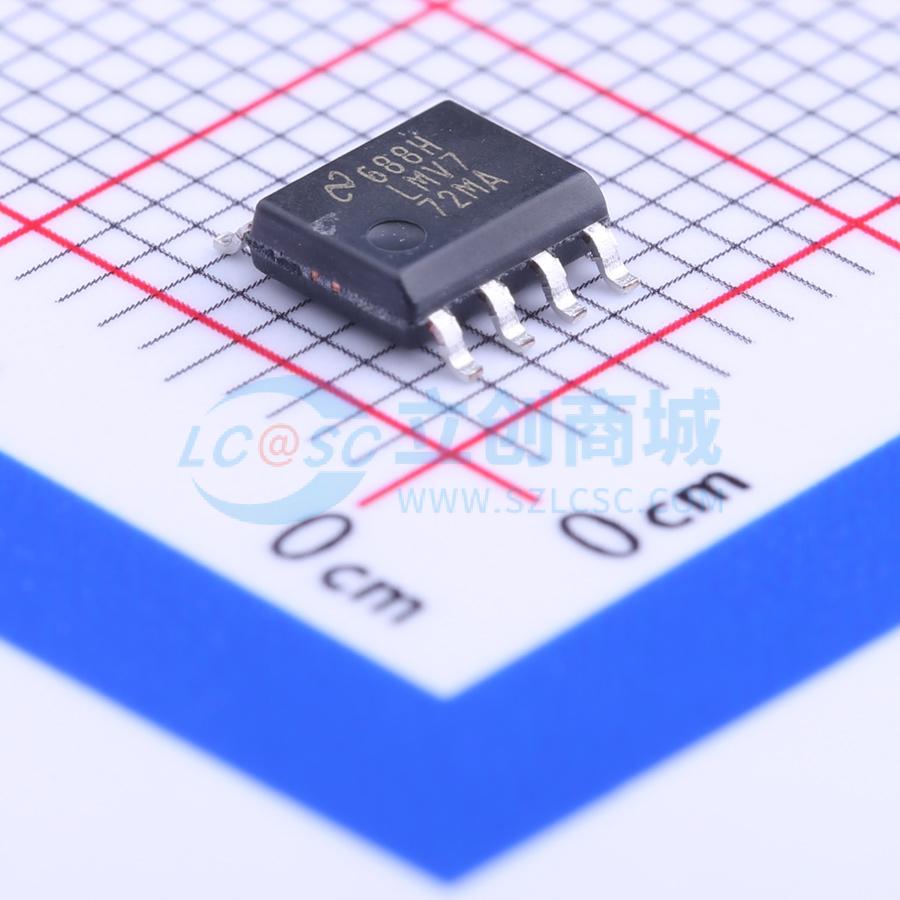

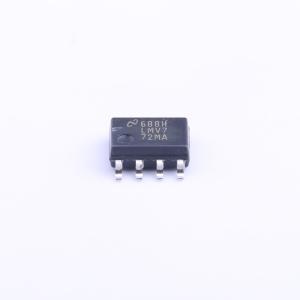

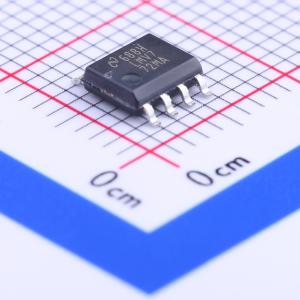

LMV772MAX/NOPB

低偏移、低噪声、轨到轨输出运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMV772 双通道、低失调电压、低噪声、RRO 运算放大器
品牌名称: TI(德州仪器)
商品型号: LMV772MAX/NOPB
商品编号: C129990
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	450nV/℃
	静态电流(Iq)	550uA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	7.5nV/√Hz@10kHz
	输入失调电流(Ios)	0.004pA

商品概述

LMV771/LMV772/LMV772Q/LMV774 分别为单通道、双通道和四通道低噪声精密运算放大器，适用于广泛的应用领域。该系列产品的其他重要特性包括：扩展的工作温度范围为 -40℃ 至 125℃，LMV771 采用超小型 SC70 - 5 封装，以及低输入偏置电流。 -40℃ 至 125℃ 的扩展温度范围使 LMV771/LMV772/LMV772Q/LMV774 能够适应广泛的应用场景。LMV771 扩展了国半（National Semiconductor）的硅尘（Silicon Dust）放大器产品线，在尺寸、速度和节能方面均有提升。LMV771/LMV772/LMV772Q/LMV774 保证在 2.7V 至 5.0V 的电压范围内工作，且均具备轨到轨输出能力。 LMV771/LMV772/LMV772Q/LMV774 系列专为精密、低噪声、低电压和微型系统而设计。这些放大器在驱动重负载时可实现轨到轨输出摆幅。LMV771 在室温下的最大输入失调电压为 850μV，输入共模电压范围包含地电位。 LMV771 采用超小型 SC70 - 5 封装，LMV772/LMV772Q 采用节省空间的 MSOP - 8 和 SOIC8 封装，LMV774 采用 TSSOP - 14 封装。

商品特性

保证 2.7V 和 5V 规格
最大失调电压（LMV771）850μV（极限值）
电压噪声：f = 100Hz 时为 12.5nV/√Hz；f = 10kHz 时为 7.5nV/√Hz
轨到轨输出摆幅：RL = 600Ω 时距轨 100mV；RL = 2kΩ 时距轨 50mV
RL = 2kΩ 时开环增益 100dB
共模电压范围 0 至 v+ - 0.9V
电源电流（每通道放大器）550μA
增益带宽积 3.5MHz
温度范围 -40℃ 至 125℃
LMV772Q 通过 AEC - Q100 1 级认证，采用汽车级工艺流程制造

应用领域

传感器放大器
仪表放大器
精密电流检测
数据采集系统
有源滤波器和缓冲器
采样保持电路
便携式/电池供电电子设备
汽车应用

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	3.5MHz
	输入偏置电流(Ib)	0.1pA
	输入失调电压(Vos)	300uV
	共模抑制比(CMRR)	80dB
	压摆率(SR)	1.4V/us
	输出电流	24mA
