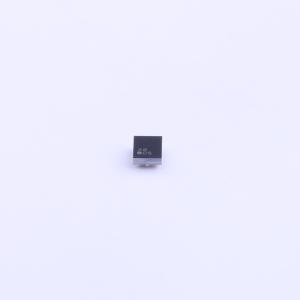

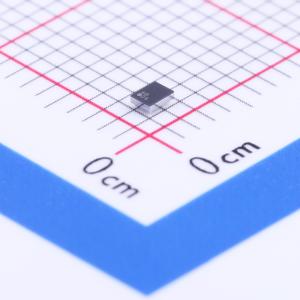

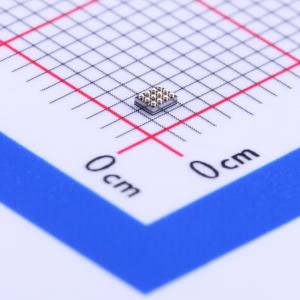

温馨提醒：图片仅供参考，商品以实物为准
LP5562TMX
带内部程序存储器和独立通道控制的四通道RGB或白光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP5562是一款四通道LED驱动器，旨在实现多种照明效果。该器件具备一个程序存储器，可用于创建各种照明序列。当程序存储器加载完成后，LP5562无需处理器控制即可独立运行
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5562TMX
- 商品编号
- C130004
- 商品封装
- WFBGA-12
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 25.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | I2C | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1% |
商品概述
LP5562是一款四通道LED驱动器，设计用于生成多种照明效果。该器件具有程序存储器，可用于创建各种照明序列。当程序存储器加载完成后，LP5562可独立工作，无需处理器控制。当LED输出未激活时，LP5562能够自动进入省电模式，从而降低电流消耗。四个独立LED通道具有精确的可编程电流沉，电流范围从0 mA到25.5 mA，步长100 μA，并且具有灵活的PWM控制。每个通道可配置到三个程序执行引擎中的任意一个。程序执行引擎带有程序存储器，可用于创建所需的PWM控制照明序列。LP5562有四个可通过引脚选择的I²C地址，允许在一条I²C总线上连接最多四个并行器件。该器件仅需要一个小型低成本陶瓷电容。如需了解所有可用封装，请参见数据表末尾的可订购附录。
商品特性
- 四路独立可编程LED输出，带8位电流设置（电流范围0 mA至25.5 mA，步长100 μA）以及8位PWM控制；典型LED输出饱和电压60 mV，电流匹配度1%
- 灵活的LED输出PWM控制；带外部时钟的自动省电模式
- 三个带灵活指令集的程序执行引擎
- 支持通过程序执行引擎实现自主运行
- 用于照明图案程序的SRAM程序存储器
- DSBGA 12引脚封装，0.4 mm引脚间距
应用领域
- 趣味照明
- 指示灯
- 键盘RGB背光和手机装饰
