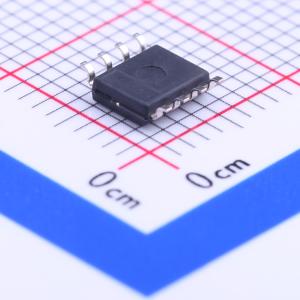

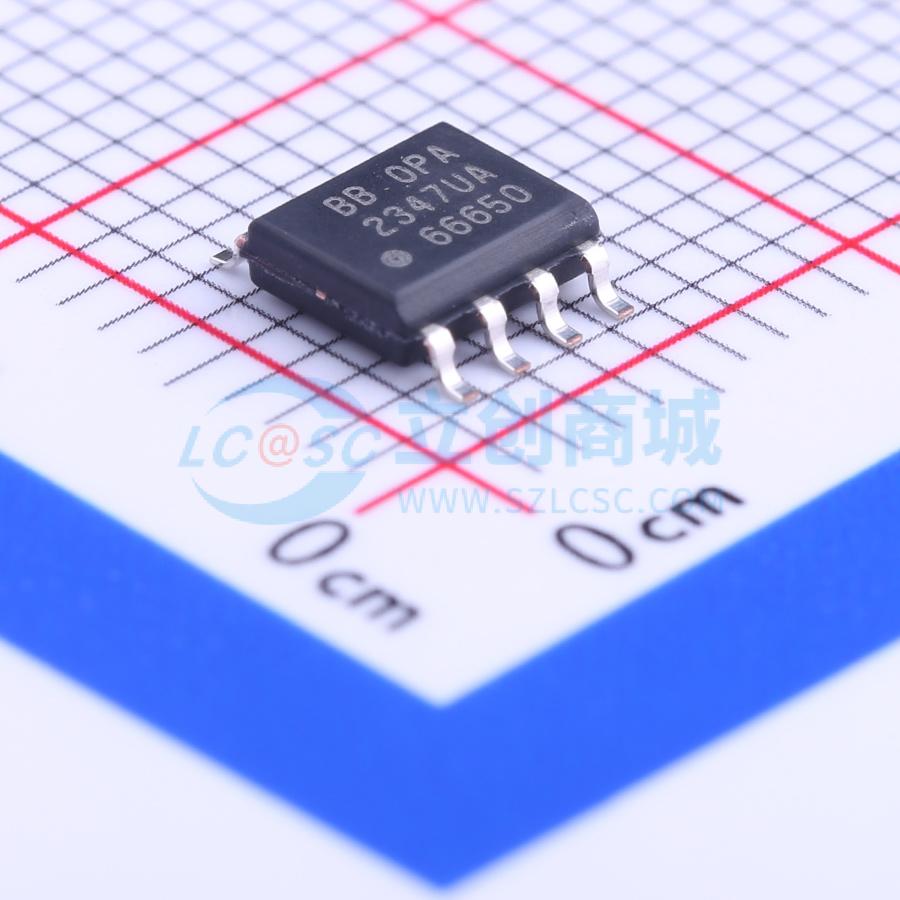

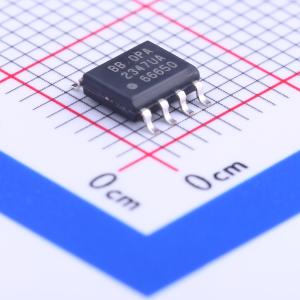

温馨提醒：图片仅供参考，商品以实物为准
OPA2347UA/2K5
微功耗、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2347 双通道、5.5V、350kHz、低静态电流 (20μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2347UA/2K5
- 商品编号
- C130010
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 350kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 170V/ms | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 20uA | |
| 输出电流 | 17mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA347是微功耗运算放大器，提供多种通道规格与封装选择，单通道型号为OPA347，双通道为OPA2347，四通道为OPA4347。产品体积小巧，功耗低，具备轨到轨输入输出特性，可工作于2.3V~5.5V的单电源或双电源，单位增益稳定，通用性强。
商品特性
- 静态电流低，典型值20μA，单通道最大静态电流34μA
- 采用微型封装，支持封装类型包括WCSP-8、SC70-5、SOT23-5、SOT23-8、TSSOP-14、SO-8、DIP-8、SO-14
- 带宽350kHz，具备良好的速度功率比
- 具备轨到轨输入输出特性，输入共模电压范围可超出电源轨200mV，输出电压范围可达到距电源轨5mV以内，可提升低压供电应用的动态范围
- 支持单电源或双电源工作，工作电压范围为2.3V~5.5V
- 单位增益稳定，使用便捷
- 额定工作温度范围为-55℃~+125℃
- 电源引脚建议搭配0.01μF陶瓷电容去耦
- 极限参数：电源电压最大7.5V，极限工作温度-65℃~+150℃，存储温度-65℃~+150℃，最高结温150℃；输入端子通过二极管钳位至电源轨，若输入信号超出电源轨超过0.5V，需将电流限制在10mA及以内；单封装内单运放可对地持续短路
- 该集成电路属于静电敏感器件，使用时需采取适当防护措施
应用领域
- 便携式设备
- 电池供电设备
- 两线变送器
- 烟雾探测器
- 一氧化碳探测器
