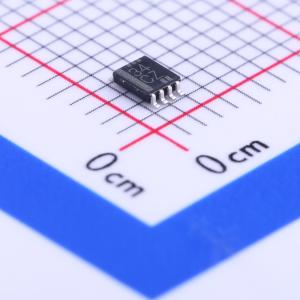

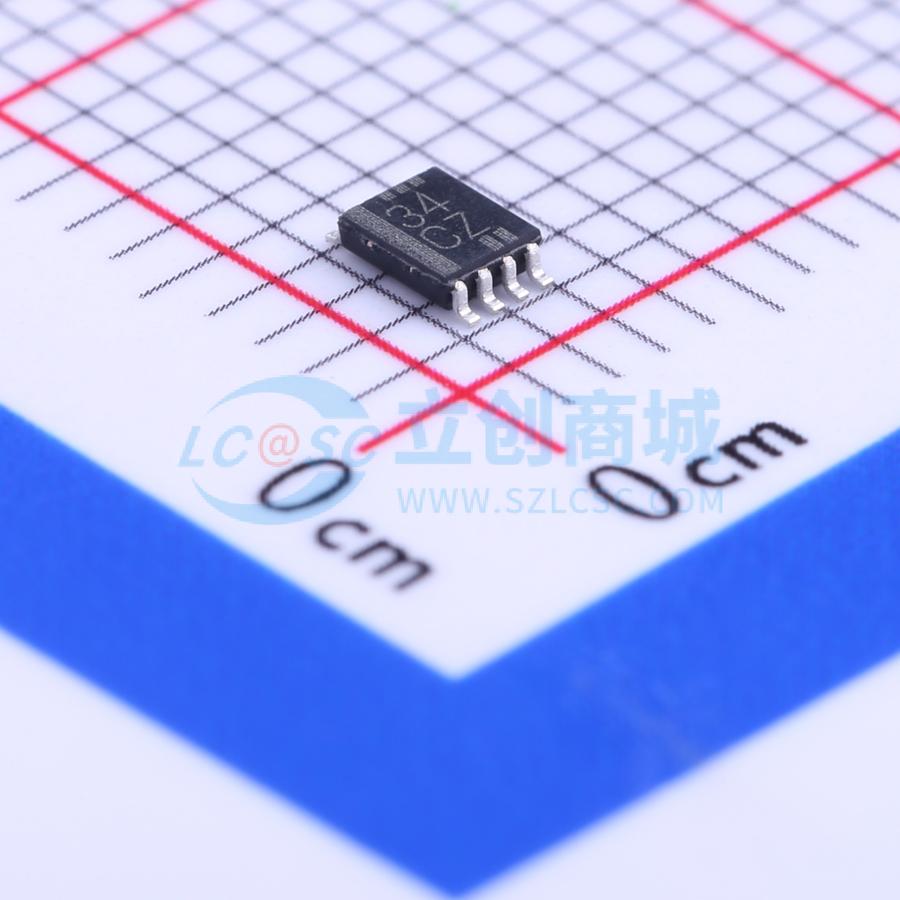

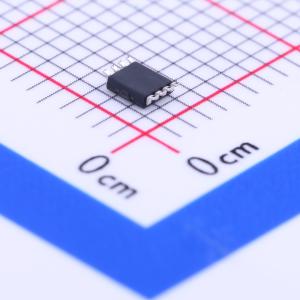

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC3G34DCUR
三路缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC3G34 3 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G34DCUR
- 商品编号
- C130024
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | 3 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC3G34是一款三缓冲门器件，适用于1.65V~5.5V Vcc工作环境，正逻辑下实现Y=A的布尔功能。NanoFree封装技术将裸片作为封装。该器件针对部分掉电应用采用Ioff设计，指标符合规范要求，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流。
商品特性
- 提供NanoFree封装
- 支持5.5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大tpd为4.1ns
- 低功耗，最大Icc为10μA
- 3.3V条件下输出驱动为±24mA
- Vcc=3.3V、环境温度25℃条件下，典型输出地弹VOLP小于0.8V
- Vcc=3.3V、环境温度25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 可作为降压转换器件，将最高5.5V的输入转换至Vcc电平
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护符合JESD 22规范，可承受2000V人体模型静电、200V机器模型静电、1000V带电器件模型静电
应用领域
- 音频视频接收机
- 便携式音频坞站
- 蓝光播放器及家庭影院
- DVD刻录机及播放器
- 嵌入式个人电脑
- 便携式MP3播放器及录音机
- 个人数字助理
- 电信/服务器交直流单路电源控制器的模拟及数字部分
- 消费级及企业级固态硬盘
- LCD/数字高清电视
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘及鼠标
