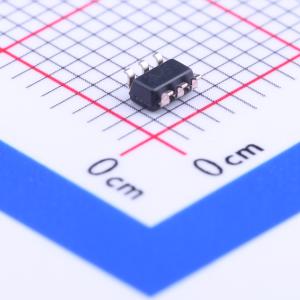

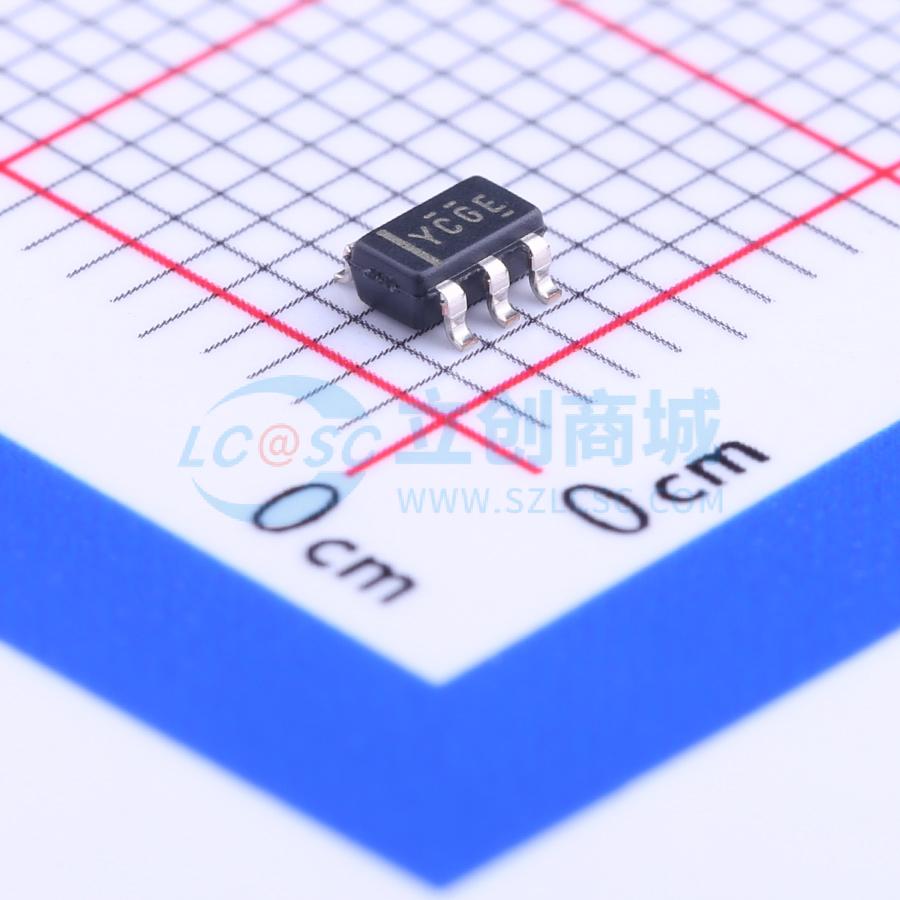

TLV341AIDBVR
低电压轨到轨输出、带关断功能的CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV341A 具有关断功能的单路、5.5V、2.2MHz、1.25mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV341AIDBVR
- 商品编号
- C130038
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 2.3MHz | |
| 输入失调电压(Vos) | 1.25mV | |
| 输入失调电压温漂(Vos TC) | 1.9uV/℃ | |
| 压摆率(SR) | 900V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.0066pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 70uA | |
| 输出电流 | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV34xx包含单路和双路CMOS运算放大器产品，具备低电压、低功耗和轨到轨输出摆幅特性，采用PMOS输入级，专为1.5V至5V超低电压单电源工作设计，部分型号带有关断引脚可禁用器件，关断模式下电源电流大幅降低，提供多种封装规格，适配空间受限的应用场景，工作温度范围为-40℃至125℃，可灵活适配多种商业和工业应用。
商品特性
- 支持1.8V和5V工作，单电源工作电压范围为1.5V至5V
- A级产品具有低失调电压，25℃时失调电压最大值1.25mV，-40℃至125℃时失调电压最大值1.7mV
- 典型输入失调电压为0.3mV，典型输入偏置电流为1pA
- 具备轨到轨输出摆幅
- 共模输入电压范围宽，为-0.2V至(V+ - 0.5V)
- 每通道典型电源电流为70μA，关断状态下每通道典型关断电流为10pA，关断模式典型电源电流降至45pA
- 典型增益带宽为2.3MHz，典型压摆率为0.9V/μs
- 关断后典型导通时间为5μs
- 10kHz时输入参考电压噪声典型值为20nV/√Hz
- ESD保护性能超过JESD 22规范要求，人体放电模式可达2000V，充电器件模型可达750V
- TLV341提供SOT-23和SC70封装，TLV342提供SOIC、VSSOP和X2QFN封装，带关断功能的产品采用RUG封装
应用领域
- 手机
- 消费类电子产品（笔记本电脑）
- 语音音频前置放大器
- 便携式和电池供电类电子设备
- 电源电流监控
- 电池监测
- 缓冲器
- 滤波器
- 采样保持电路
