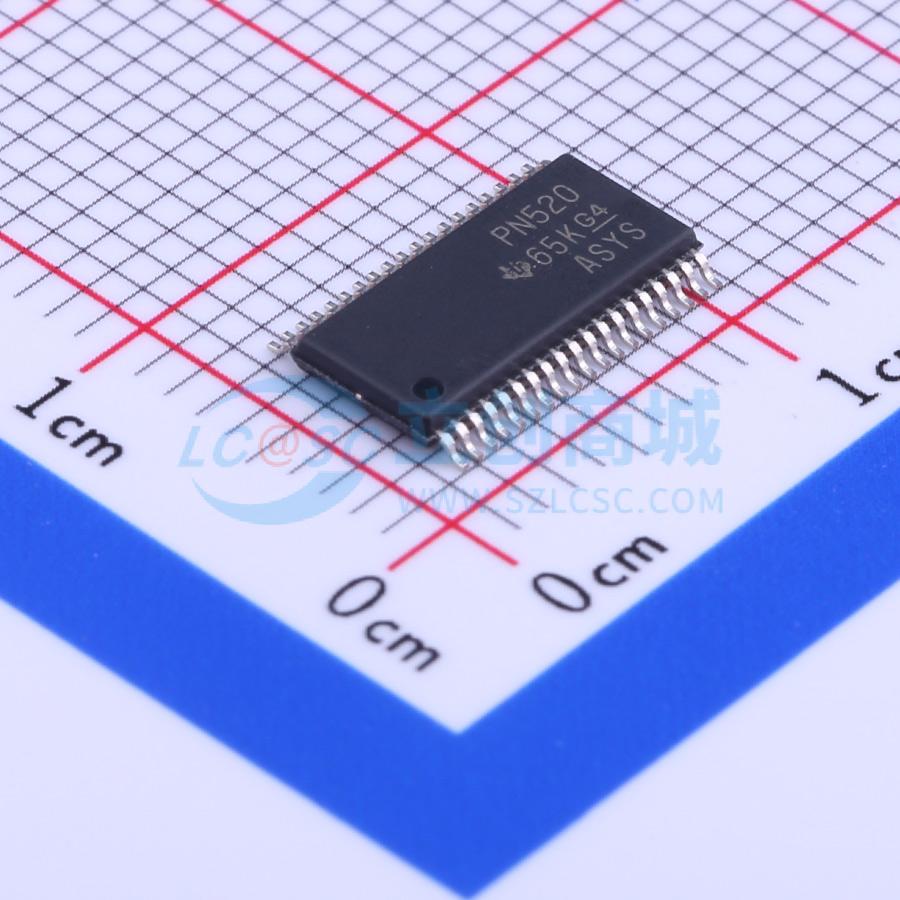

温馨提醒：图片仅供参考，商品以实物为准
TPD12S520DBTR
TPD12S520 单芯片HDMI接收端口保护和接口设备
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD12S520 是一款单芯片ESD保护解决方案，适用于HDMI接收端口。提供IEC 61000-4-2 Level 4 ESD保护，并支持所有HDMI 1.3和HDMI 1.4b数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD12S520DBTR
- 商品编号
- C130047
- 商品封装
- TSSOP-38-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | HDMI |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 3Gbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPD12S520 是一种用于高清多媒体接口（HDMI）接收端口的单芯片静电放电（ESD）电路保护器件。在提供瞬态电压抑制（TVS）二极管的ESD保护的同时，TVS保护对高速差分信号几乎不增加额外的毛刺。高速转换最小化差分信号（TMDS）ESD保护线仅增加0.8皮法的电容。
低速控制线提供电平转换功能，以消除对外部电平转换IC的需求。控制线TVS二极odes为控制线增加3.5皮法的电容。38引脚DBT封装提供了无缝布局布线选项，以消除差分信号对的布线毛刺。DBT封装的引脚间距（0.5毫米）与HDMI连接器的引脚间距相匹配。此外，引脚映射顺序与HDMI连接器引脚映射相同。这种HDMI接收端口保护和接口设备是专门为HDMI接收接口保护设计的。24引脚RMN封装通过使用仅两层的通流布线实现高度集成、空间高效的全HDMI保护。
商品特性
- IEC 61000-4-2 Level 4 ESD 保护
- 外部线路±8-kV接触放电
- 单芯片ESD解决方案，适用于HDMI驱动器
- 12通道ESD保护二极管
- 支持所有HDMI 1.3和HDMI 1.4b数据速率
- -3 dB频率>3 GHz
- 高速TMDS线路0.8-pF电容
- 差分信号对之间0.05-pF匹配电容
- 38引脚TSSOP提供与HDMI连接器无缝布局选项
- 24引脚WQFN封装适用于空间受限的应用
- 反向驱动保护
- 无铅封装
应用领域
- 视频接口
- 消费电子显示器
- 数字电视
- 手持显示设备
