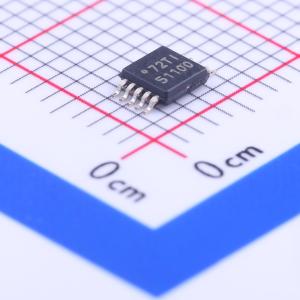

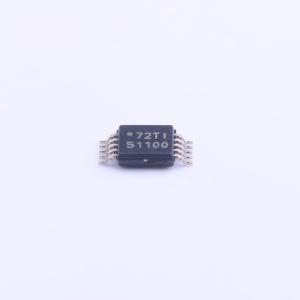

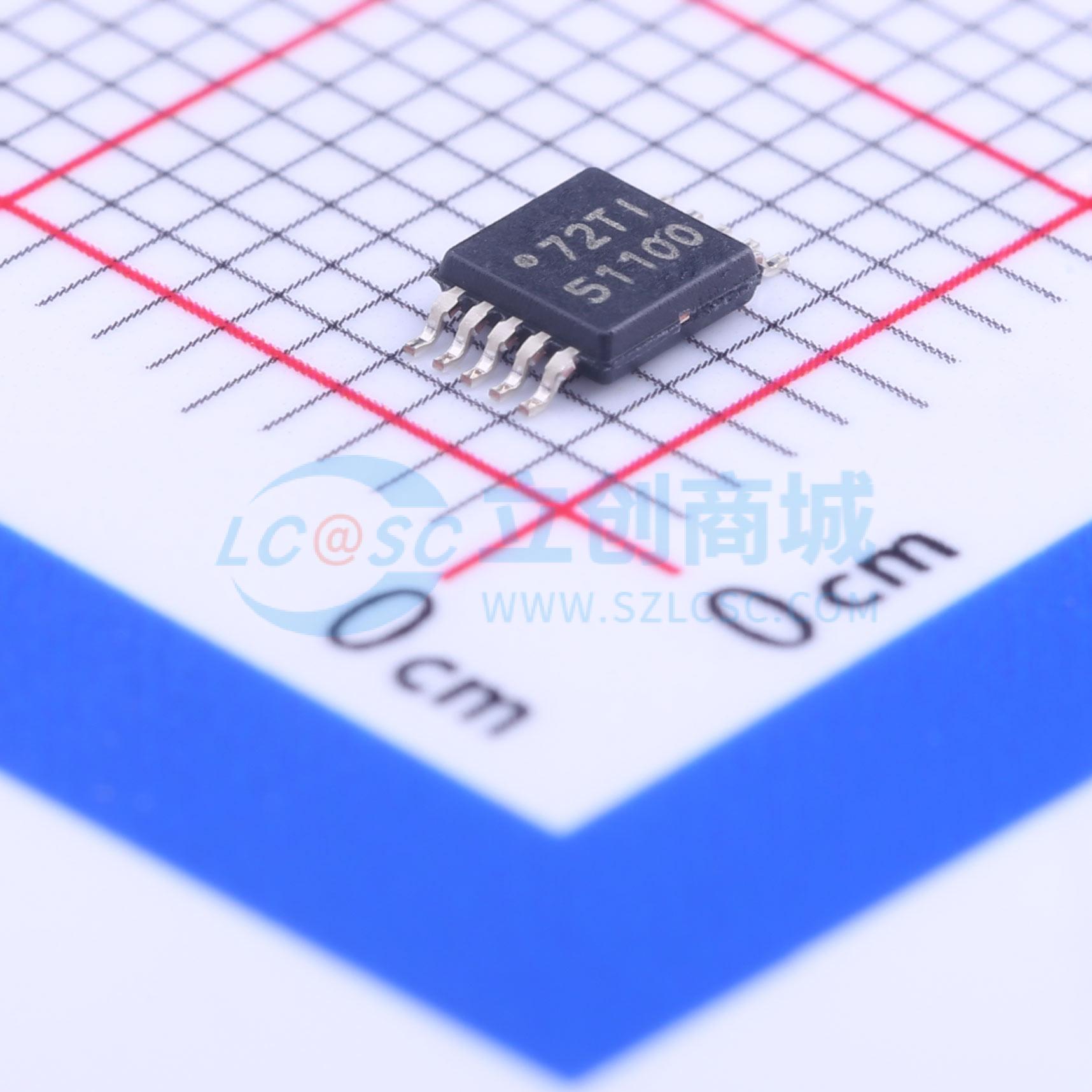

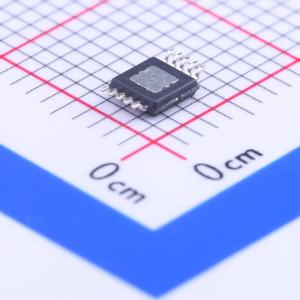

TPS51100DGQ

输入电压范围：4.75 V 至 5.25 V  VLDOIN 电压范围：1.2 V 至 3.6 V  3A 源/吸终端稳压器  包含下垂补偿  仅需 20 μF 陶瓷输出电容  支持 S3 状态下的 Hi-Z 和 S5 状态下的软关断  1.2 V 输入（VLDOIN）有助于降低总功耗  集成分压器跟踪 0.5 VDDQSNS 用于 VTT 和 VTTREF  远程检测（VTTSNS）VTT 和 VTTREF 的 ±20 mV 精度  10 mA 缓冲参考（VTTREF）  内置软启动、欠压锁定和过流保护  热关断  支持 JEDEC 规范

TPS51100 是一款 3A 源/吸跟踪终端稳压器。该器件专为低成本且外部组件数量少的系统设计，适用于空间有限的应用。TPS51100 保持快速瞬态响应，只需 20 μF（2 x 10 μF）的陶瓷输出电容。TPS51100 支持远程检测功能，并具备根据 JEDEC 规范为 DDR 和 DDR2 VTT 总线终端供电所需的所有特性。此外，TPS51100 还支持 VDDQ 为 1.5 V（典型值）时的 DDR3 VTT 终端。TPS51100 还包括集成的睡眠状态控制，在 S3（挂起到 RAM）状态下将 VTT 置于高阻态，在 S5（挂起到磁盘）状态下对 VTT 和 VTTREF 进行软关断。TPS51100 采用热效率高的 10 引脚 MSOP PowerPAD 封装，工作温度范围为 -40℃ 至 85℃。

• DDR, DDR2, DDR3 内存终端
• SSTL-2, SSTL-18 和 HSTL 终端
