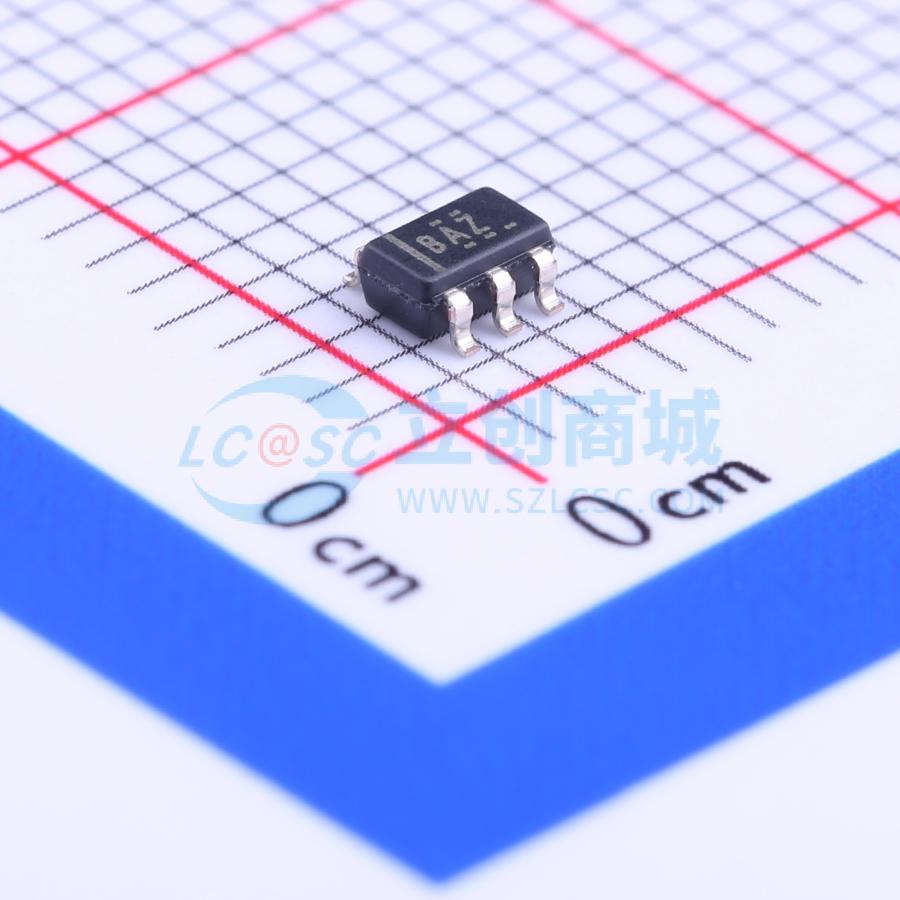

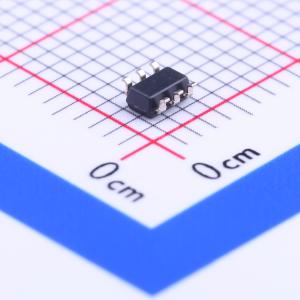

温馨提醒：图片仅供参考，商品以实物为准

TPS3808G01QDBVRQ1

低静态电流可编程延迟监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3808-Q1 汽车类低静态电流可编程延迟监控器
品牌名称: TI(德州仪器)
商品型号: TPS3808G01QDBVRQ1
商品编号: C130062
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS3808Gxx-Q1微处理器监控电路可监控0.4 V至5 V的系统电压，当检测电压降至预设阈值以下，或手动复位（MR）引脚电平变为低电平时，输出漏极开路的复位（RESET）信号。在检测电压和MR引脚电平恢复到阈值以上后，RESET输出将在用户可调节的延迟时间内保持低电平。

TPS3808Gxx-Q1器件采用精密基准源，在V ≤3.3 V时可实现0.5%的阈值精度。复位延迟时间可通过以下方式设置：断开CT引脚时为20 ms；使用电阻将CT引脚连接到VDD时为300 ms；或者通过将CT引脚连接到外部电容，由用户将其设置为1.25 ms至10 s。TPS3808Gxx-Q1的典型静态电流极低，仅为2.4 μA，因此非常适合电池供电应用。该器件采用小型SOT-23封装（其中一款可选WSON封装），并在-40℃至+125℃（TJ）的温度范围内进行了全面的规格测试。

商品特性

符合汽车应用要求
具有可调节延迟时间（1.25 ms至10 s）的上电复位发生器
极低的静态电流：典型值为2.4 μA
高阈值精度：典型值为0.5%
提供适用于1.2 V至5 V标准电压轨的固定阈值电压，以及低至0.4 V的可调电压
手动复位（MR）输入
漏极开路RESET输出
温度范围：-40℃至+125℃
小型SOT-23封装和WSON封装（仅TPS3808G01QDRVRQ1）

应用领域

DSP或微控制器应用
FPGA和ASIC应用
汽车视觉、汽车雷达

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.8V~6.5V
	复位有效电平	低电平有效
	阈值电压	405mV

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	20ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	2.4uA
