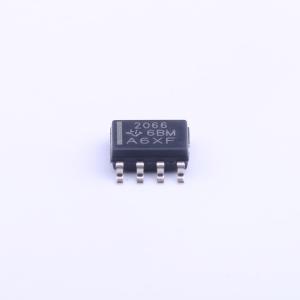

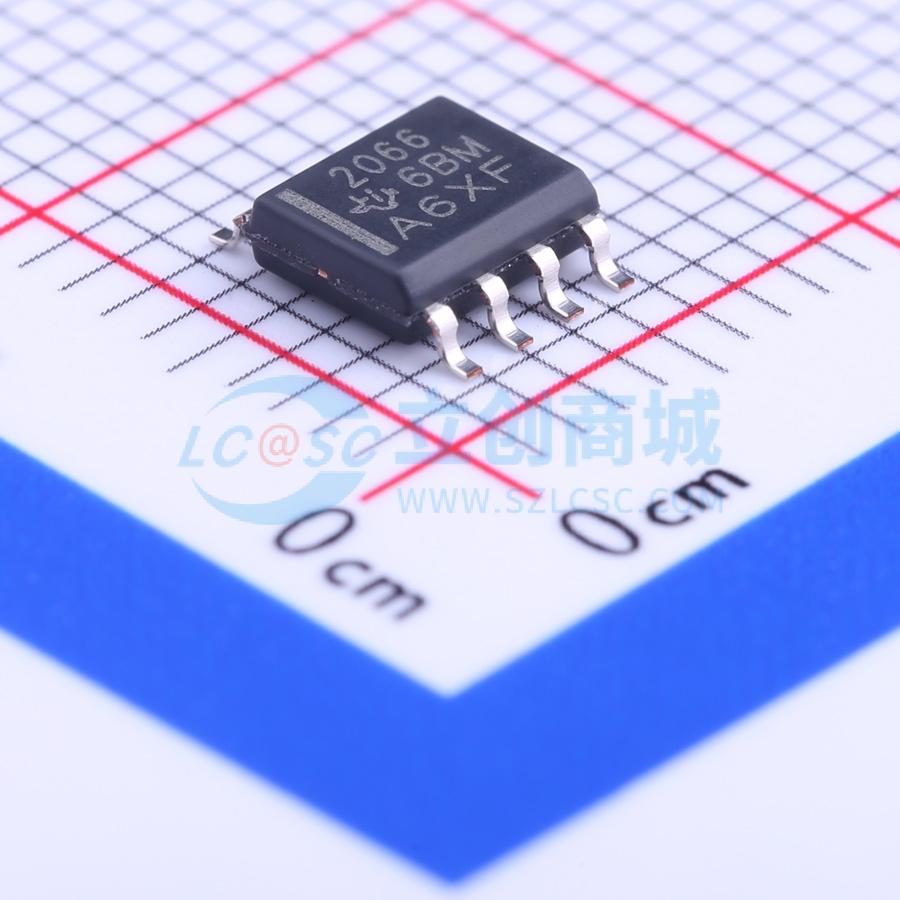

TPS2066DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2066 高电平有效的 2 通道、1A 负载、1.5A ILIMIT、2.7-5.5V、70mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2066DR
商品编号: C130050
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

TPS206x 电源分配开关适用于可能遇到大容性负载和短路情况的应用。该器件集成了 70 mΩ 的 N 沟道 MOSFET 功率开关，适用于需要在单个封装中集成多个功率开关的电源分配系统。每个开关由一个逻辑使能输入控制。栅极驱动由内部电荷泵提供，该电荷泵旨在控制功率开关的上升时间和下降时间，以最大限度地减少开关过程中的电流浪涌。电荷泵无需外部组件，允许在低至 2.7 V 的电源下工作。当输出负载超过电流限制阈值或出现短路时，器件通过切换到恒流模式将输出电流限制在安全水平，并将过流 (OCx) 逻辑输出拉低。当持续的重载和短路增加了开关的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态会自动恢复。内部电路确保在有有效输入电压之前开关保持关闭状态。该电源分配开关的典型电流限制设置为 1.5 A。

商品特性

70 mΩ 高端 MOSFET
1 A 连续电流
热保护和短路保护
精确的电流限制（最小值 1.1 A，最大值 1.9 A）
工作范围：2.7 V 至 5.5 V
典型上升时间 0.6 ms
欠压锁定
消抖故障报告 (OC)
上电期间无 OC 毛刺
最大待机电源电流 1 μA
双向开关
环境温度范围：-40℃ 至 85℃
内置软启动
UL 认证 - 文件编号 E169910

应用领域

大容性负载
短路保护

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
