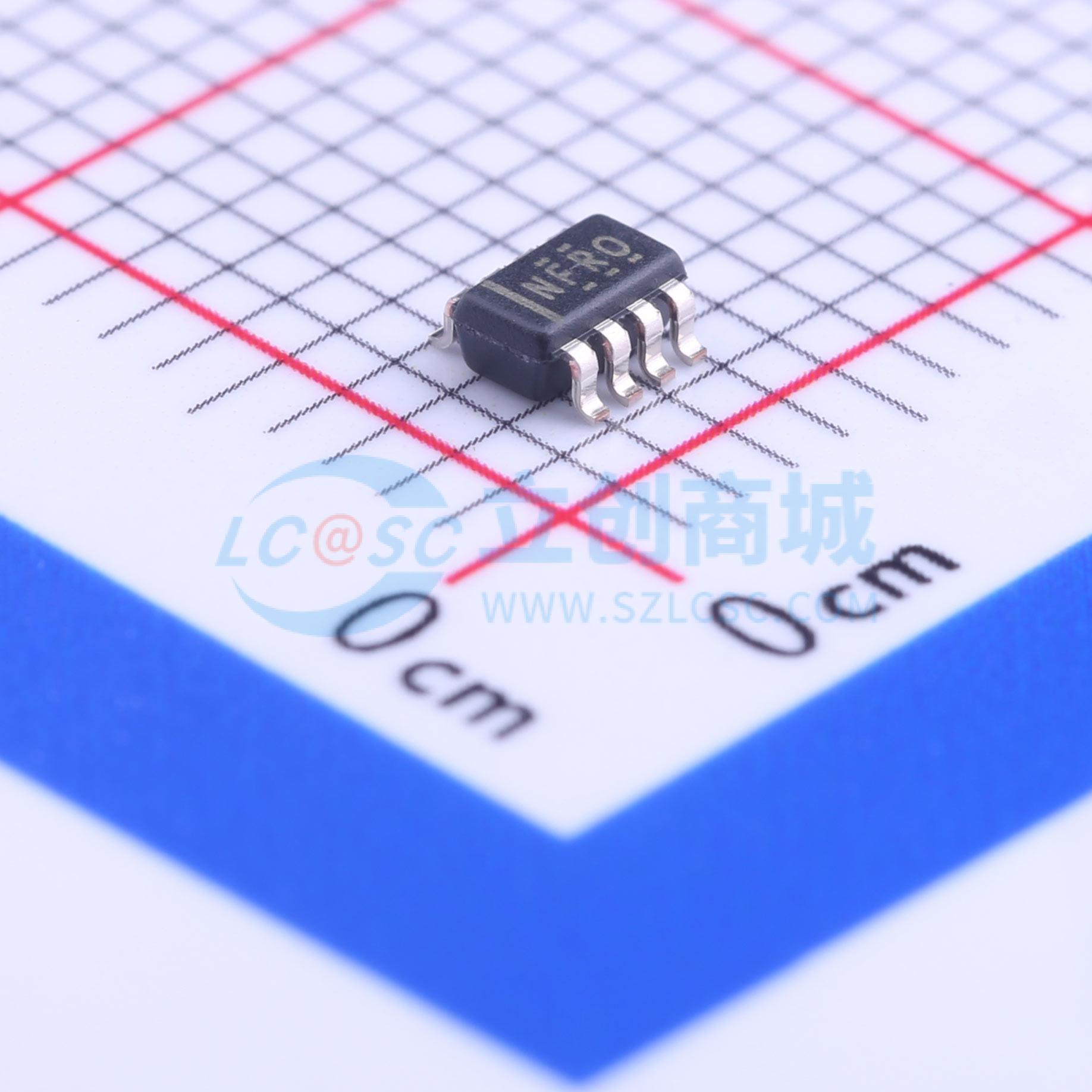

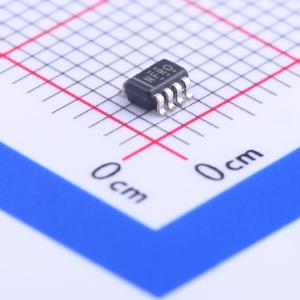

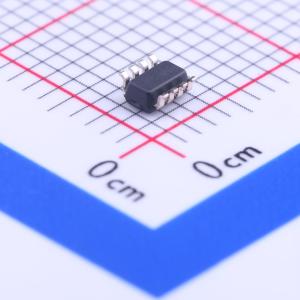

温馨提醒：图片仅供参考，商品以实物为准
TPS22960DCNR
低输入电压、带受控导通功能的双路负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22960 具有输出放电功能的 2 通道、5.5V、0.5A、435mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22960DCNR
- 商品编号
- C130054
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 1.62V~5.5V | |
| 导通电阻 | 342mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPS22960 是一款小型低导通电阻的双通道负载开关，带有内部控制上升时间。该器件包含两个P沟道MOSFET，可在1.62 V至5.5 V的输入电压范围内工作。每个开关由独立的开/关输入（ON1和ON2）控制，可以直接与低压控制信号接口。在TPS22960中，添加了一个85-Ω的片上负载电阻，以便在开关关闭时快速放电。
该器件的上升时间（转换速率）是内部控制的，以避免浪涌电流，并且可以通过SR引脚根据需要减慢：在3.3 V下，当SR引脚接地时，TPS22960具有75-μs的上升时间；当SR引脚接高电平时，具有660-μs的上升时间。
TPS22960 采用节省空间的8引脚UQFN封装和8引脚SOT封装。其工作温度范围为-40°C至85°C。
8引脚UQFN (RSE) 封装：1.5 mm x 1.5 mm
应用领域
- GPS 设备
- 手机/个人数字助理(PDA)
- MP3 播放器
- 数码相机
