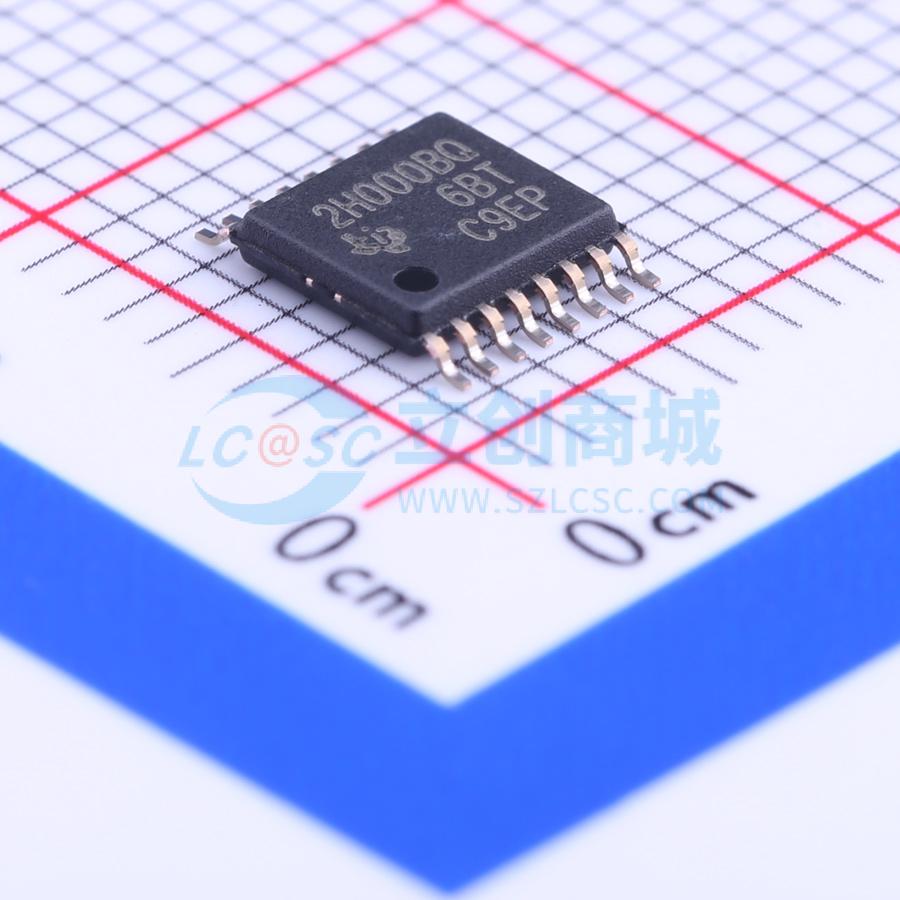

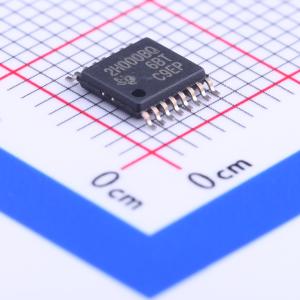

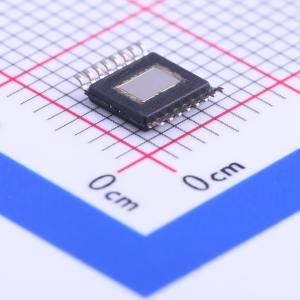

TPS2H000BQPWPRQ1

40V/1000mΩ双通道智能高侧电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2H000-Q1 具有可调节电流限制的 40V、1Ω、2 通道汽车类智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS2H000BQPWPRQ1
商品编号: C130059
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

TPS2H000-Q1 系列是一款具有集成 1000mΩ N 型金属氧化物半导体(NMOS) 功率场效应晶体管(FET) 且配备全方位保护的双通道智能高侧电源开关。该器件具有丰富的诊断功能和高精度电流感测功能，可对负载进行智能控制。该器件可从外部编程设定电流限值以减少浪涌或过载电流，从而提升整个系统的可靠性。

商品特性

适用于汽车电子应用，具有符合 AEC-Q100 的下列结果：
- 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
- 器件人体放电模式(HBM) 静电放电(ESD) 分类等级 H3A
- 器件组件充电模式(CDM) ESD 分类等级 C4B
具有丰富诊断功能的双通道 1000mΩ 智能高侧电源
开关版本 A：开漏状态输出；版本 B：电流感测模拟输出
宽工作电压范围：3.4V 至 40V
超低待机电流：<500nA
高精度电流感测
保护：
- 通过（内部或外部）电流限制实现接地短路保护
- 具有锁闭选项的热关断以及热调节
- 感性负载负电压钳位，已优化转换率
- 失地保护和失电保护
诊断：
- 过流和接地短路检测
- 开启/关闭状态下的负载开路/电池短路检测
- 全局故障检测，用于快速硬件中断报告
通过 ISO7637-2 和 ISO16750-2 认证
16 引脚耐热增强型 PWP 封装

应用领域

多通道 LED 驱动器
多通道高侧电源开关
多通道高侧继电器驱动器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	工作电压	3.4V~40V

	属性	参数值
	导通电阻	1Ω
	工作温度	-40℃~+125℃
	特性	短路保护(SCP)；过流保护(OCP)
