TPS22946 是一款超低功耗负载开关，可在高电流条件下为系统和负载提供保护。该器件包含一个300毫欧的限流P沟道MOSFET，可在1.62V至5.5V的输入电压范围内工作。开关由开/关输入（ON）控制，可直接与低压控制信号接口。TPS22946包括热关断保护功能，当连续过流条件导致过度发热时，通过关闭开关来防止器件损坏。

当开关电流达到最大限制时，TPS22946以恒流模式工作，以防止过大电流造成损害。可以通过CL输入选择电流限制：高CL输入将电流限制设置为155mA，低CL输入将电流限制设置为70mA，浮空CL输入将电流限制设置为30mA。

如果在10毫秒后恒流状态仍然持续，则关闭开关并将故障信号引脚（OC）拉低。TPS22946具有自动重启功能，如果ON引脚仍处于激活状态，将在70毫秒后再次打开开关。如果TPS22946保持在过流状态达5秒，设备将关闭，直到通过先关闭再打开ON控制信号重新启动。

如果该器件用于保护LDO，在某些情况下，LDO启动时所需的浪涌电流可能会超过电流限制并引发限流条件。TPS22946在负载开关启用后的8毫秒内临时将电流限制增加到435mA，以此来适应这种情况。

TPS22946采用节省空间的6引脚DSBGA (YZP)封装。该器件的工作温度范围为-40°C至85°C。

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	1.62V~5.5V
	导通电阻	300mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)

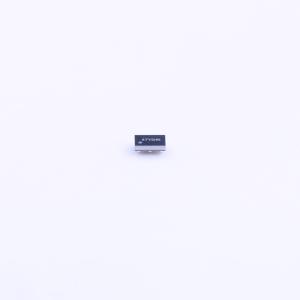

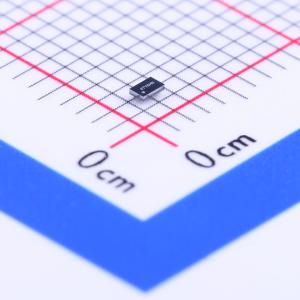

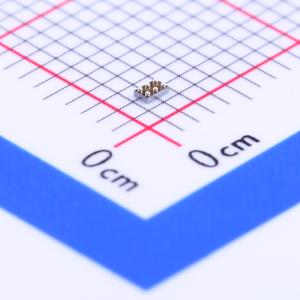

TPS22946YZPR
