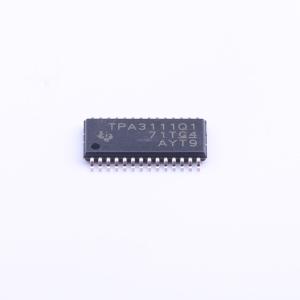

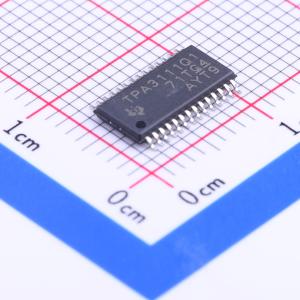

TPA3111D1QPWPRQ1

TPA3111D1-Q1 器件是一款用于驱动桥接式扬声器的10W 高效 D 类音频功率放大器。高级 EMI 抑制技术能够在满足 EMC 要求的同时使用户能够在输出端上使用价格低廉的磁珠滤波器。SpeakerGuard 保护电路系统包含一个可调节功率限制器和一个直流检测电路。可调节功率限制器允许用户设置低于芯片电源电压的虚拟电压轨，以便限制通过扬声器的电量。直流检测电路可以测量 PWM 信号的频率和振幅，如果输入电容器受损或者输入端存在短路，它就会关断输出级。 TPA3111D1-Q1 可驱动一个低至 4Ω 的单声道扬声器。播放音乐时，TPA3111D1-Q1 器件大于 90% 的高效率免除了对于外部散热片的需要。 输出受到完全的保护以防止到 GND，VCC，和输出到输出的短接。短路保护和热保护均含有自动恢复功能。

• 汽车电子应用认证具有符合 AEC-Q100 的下列结果：
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C2
• 由 12V 电源供电时，10W 功率进入 8Ω 负载（在 10% 总谐波失真 (THD)+N 时）
• 由 8V 电源供电时，7W 功率进入 4Ω 负载（在 10% THD+N 时）
• 进入 8Ω 负载的 94% 高效 D 类运行免除了对散热片的需要
• 宽电源电压范围允许在 8 至 26V 的电压范围内工作
• 无滤波器运行
• SpeakerGuard 扬声器保护包括可调节功率限制器和 DC 保护
• 直通式外引脚简化了电路板布局设计

• 针对混合动力汽车/电动汽车 (HEV/EV) 的汽车噪音生成
• 汽车紧急呼叫 (eCall) 系统
• 汽车信息娱乐系统（音响主机、仪表盘、远程信息处理、导航）
• 汽车连接网关
• 专业音频设备(PA 扬声器、工作室耳机、高性能放大器、高级麦克风）
