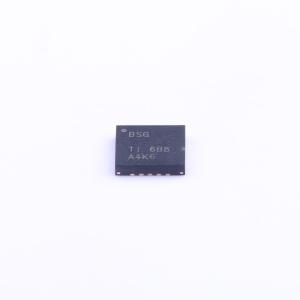

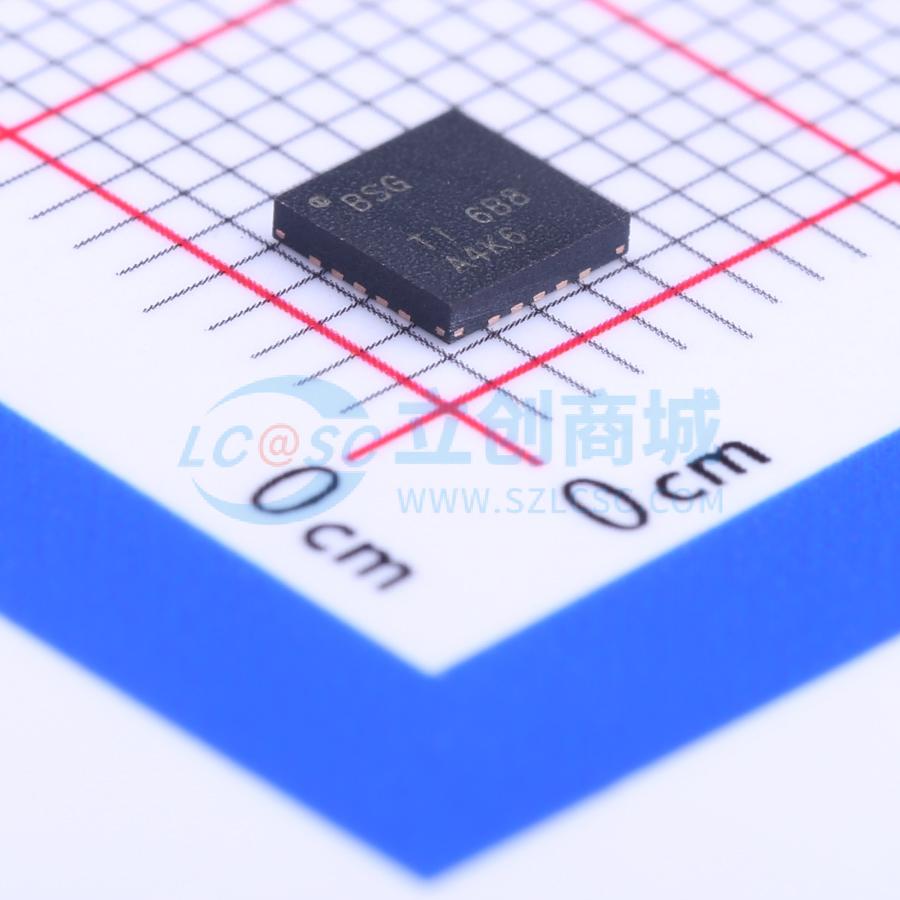

TPA6130A2RTJR

具备I²C音量控制功能的DirectPathTM立体声耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6130A2 具有 I2C 控制接口的 138mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6130A2RTJR
商品编号: C130046
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

TPA6130A2是一款采用I2C数字音量控制的立体声DirectPath™耳机放大器。TPA6130A2的静态电流消耗极低，典型IDD为4 mA，非常适合便携式应用。I2C控制提供了极大的灵活性，具备64级音频渐变音量控制、通道独立使能和静音功能，还能将输出配置为立体声、双单声道，或配置成单接收器扬声器BTL放大器，可向16 Ω负载提供300 mW的功率。 TPA6130A2是一款高保真放大器，信噪比为98 dB。电源抑制比（PSRR）大于100 dB，可直接连接电池，且不影响聆听体验。输出噪声为9 μVrms（典型A加权），在静音期间提供极低的噪声背景。可配置的差分输入和高共模抑制比（CMRR），可在移动设备的嘈杂环境中实现最大程度的噪声抑制。 TPA6130A2的封装形式包括2x2 mm芯片级封装和4x4 mm QFN封装。

商品特性

DirectPath™接地参考输出
消除输出直流阻隔电容，减少电路板面积，降低元件高度和成本，实现全低音响应且无衰减
电源电压范围：2.5 V至5.5 V
64级音频渐变音量控制
高电源抑制比（PSRR > 100 dB）
差分输入，实现最大程度的噪声抑制（CMRR为68 dB）
禁用时为高阻抗输出
先进的噗声和喀哒声抑制电路
数字I2C总线控制
每通道静音和使能
软件关机
多模式支持：立体声耳机、双单声道耳机和单通道BTL工作模式
放大器状态指示
节省空间的封装 – 20引脚、4 mmx4 mm QFN；16球、2 mmx2 mm DSBGA
8 kV HBM和IEC接触式静电放电保护

应用领域

移动电话
便携式媒体播放器
笔记本电脑
高保真应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	290mWx1@16Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.0055%

	属性	参数值
	静态电流(Iq)	4mA
	工作温度	-40℃~+85℃
	信噪比	98dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-90dB
	输入通道数	2对差分输入
