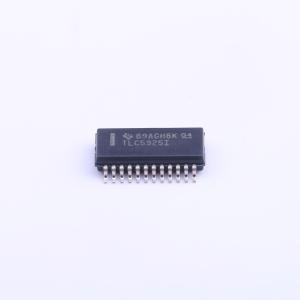

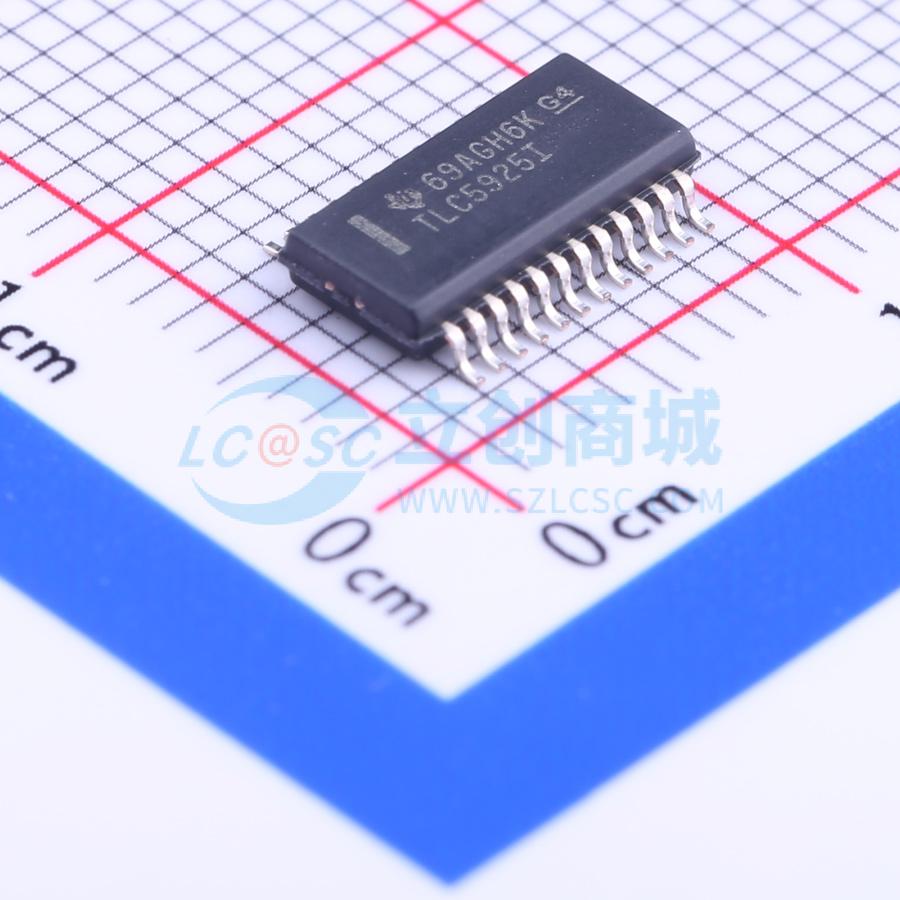

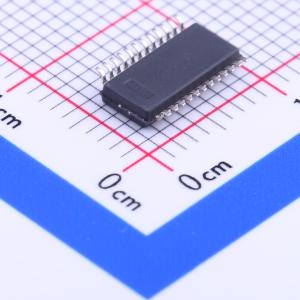

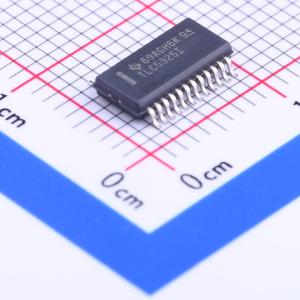

TLC5925IDBQR

16个恒流输出通道
负载电压变化时输出电流保持恒定
优秀的输出电流精度：

• 通道间：<±4%（最大值）
• IC间：<±6%（最大值）
  恒定输出电流范围：3 mA至45 mA
  通过外部电阻调整输出电流
  快速的输出电流响应，OE（最小值）：100 ns
  30 MHz时钟频率
  施密特触发器输入
  3.3 V至5 V电源电压
  过温保护热关断
  ESD性能：1 kV HBM

TLC5925专为LED显示屏和LED照明应用设计。它包含一个16位移位寄存器和数据锁存器，可以将串行输入数据转换成并行输出格式。在输出阶段，16个受控电流端口提供均匀且恒定的电流来驱动具有广泛VF变化范围的LED。用于LED显示应用系统设计（如LED面板），TLC5925提供了极大的灵活性和设备性能。用户可以通过外部电阻Rext将输出电流从3 mA调节到45 mA，从而灵活控制LED的光强度。TLC5925设计支持高达17 V的输出端口电压。高时钟频率30 MHz也满足了大量数据传输的系统需求。

串行数据通过SDI输入到TLC5925中，在移位寄存器中移动，并通过SDO输出。LE可以将移位寄存器中的串行数据锁定到输出锁存器。OE使能输出驱动器以吸收电流。

• 游戏机和娱乐
• 通用LED应用
• LED显示系统
• 标识
• LED照明
• 白色家电
