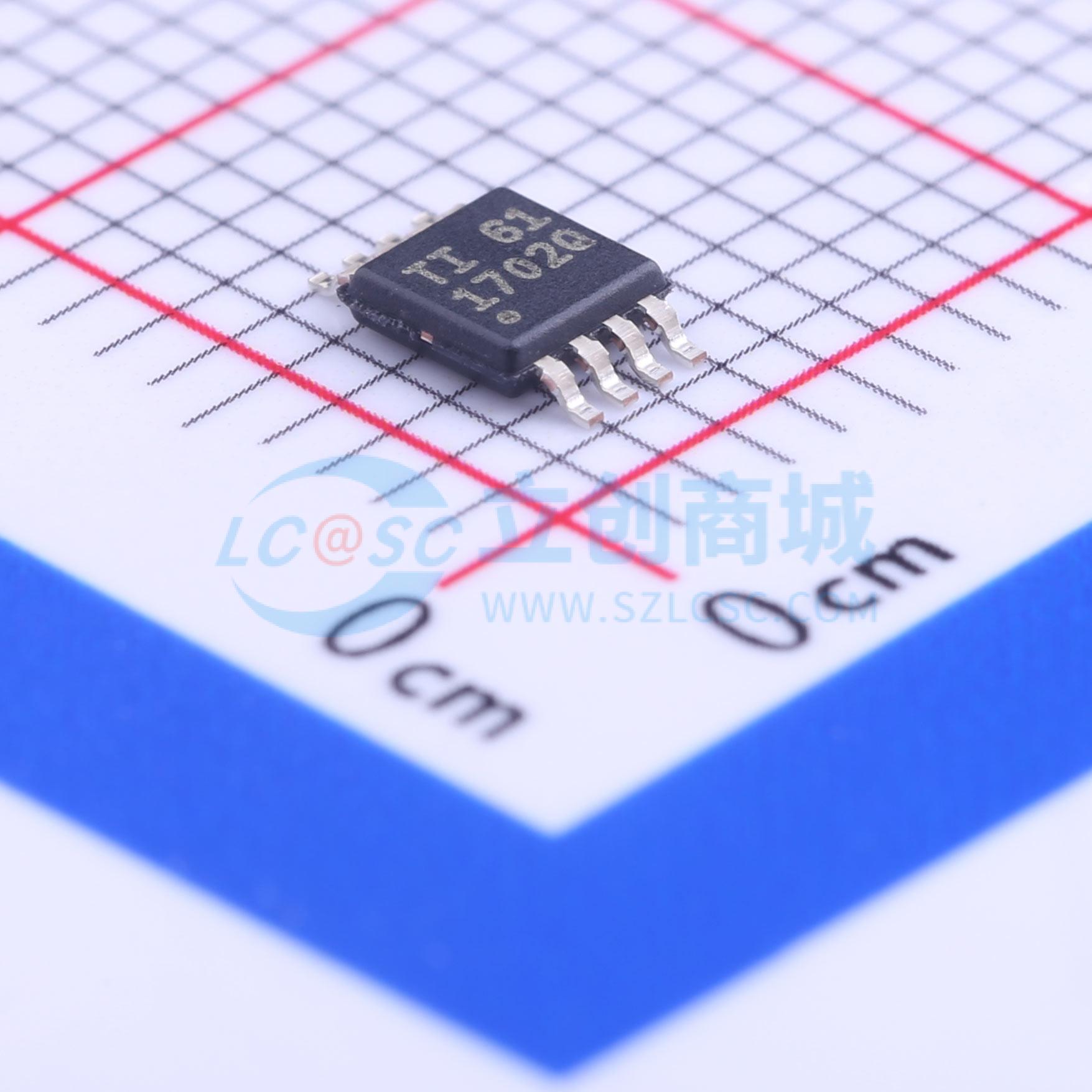

温馨提醒：图片仅供参考，商品以实物为准
TLV1702AQDGKRQ1
TLV1702AQDGKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV1702-Q1 汽车类双路高电压、低功耗比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1702AQDGKRQ1
- 商品编号
- C130036
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 5nA | |
| 传播延迟(tpd) | 560ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 55uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.1V；1.1V~18V | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 输入失调电流(Ios) | 0.5nA | |
| 响应时间(tr) | 365ns |
商品概述
TLV1702-Q1 器件可提供宽电源电压范围、轨到轨输入、低静态电流和低传播延迟。集电极开路输出具有能够将输出拉至任意电压轨（最多可高出负电源 36 V）且不受 TLV1702-Q1 电源电压影响的优势。该器件是一款双通道微功耗比较器。低输入偏移电压、低输入偏置电流、低电源电流和集电极开路配置使 TLV1702-Q1 器件能够灵活处理从简单电压检测到驱动单个继电器的多数应用。该器件在 -40°C 至 +125°C 的扩展级工业温度范围内额定运行。
商品特性
- 符合汽车应用要求，具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
- 器件人体模型 (HBM) 分类等级 1C
- 器件充电器件模型 (CDM) 分类等级 C6
- 电源电压范围：2.2V 至 36V 或 ±1.1V 至 ±18V
- 低静态电流：每个比较器 55μA
- 低传播延迟：560ns
- 低输入偏移电压：300μV
- 集电极开路输出
应用领域
- 过压和欠压检测器
- 窗口比较器
- 过流检测器
- 零交叉检测器
- 针对以下应用的系统监控：
- 电源
- 白色家电
- 工业传感器
- 汽车
- 医疗
