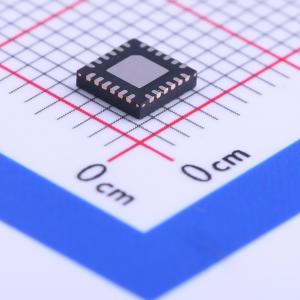

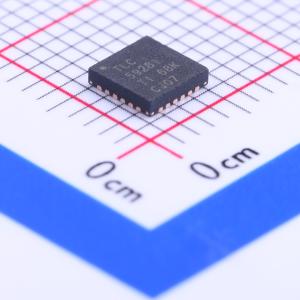

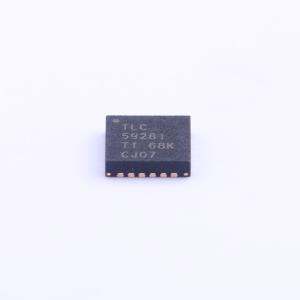

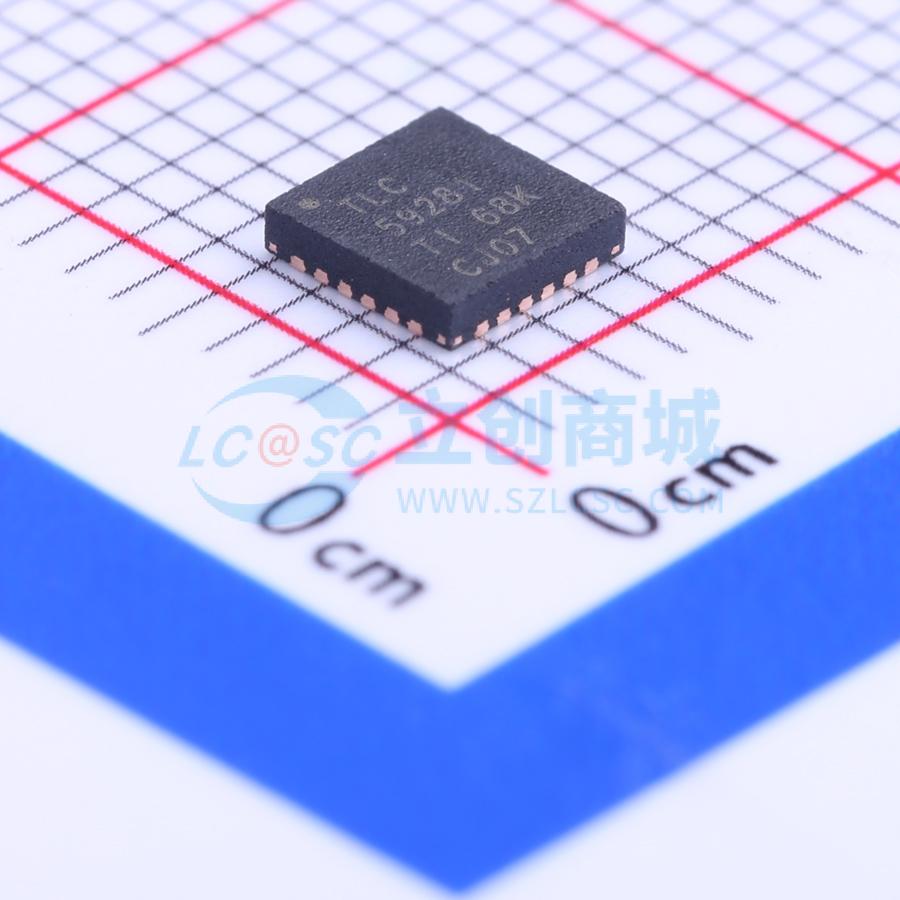

TLC59281RGER
16通道恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC59281 具有 LED 开路检测功能的 16 通道恒流 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59281RGER
- 商品编号
- C130033
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 35MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0V~17V | |
| 输出电流 | 35mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC59281是一款16通道恒流灌电流LED驱动器。通过向内部寄存器写入串行数据，可对每个通道进行开关控制。所有16个通道的恒流值由单个外部电阻设置。
商品特性
- 16通道，带开关控制的恒流灌电流输出
- 35 mA驱动能力（恒流灌电流）
- 10 ns高速恒流开关瞬态时间
- 低导通时间误差
- LED电源电压最高可达17 V
- VCC = 3.0 V至5.5 V
- 恒流精度：
- 通道间误差 = ±1%
- 器件间误差 = ±1%
- CMOS逻辑电平输入输出
- 35 MHz数据传输速率
- 20 ns消隐脉冲宽度
- 工作温度范围：-40℃至+85℃
应用领域
- LED视频显示屏
- 信息公告板
- 照明
