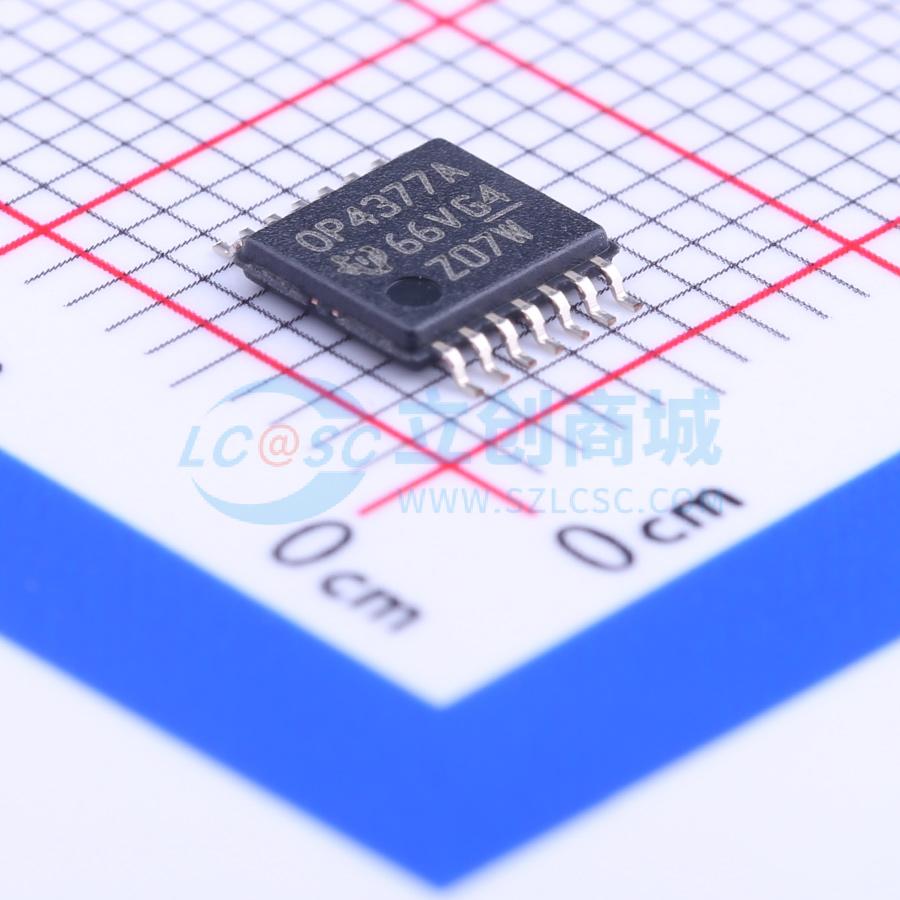

温馨提醒：图片仅供参考，商品以实物为准
OPA4377AIPWR
5MHz低噪声单通道、双通道、四通道CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4377 四通道、低成本、低噪声、5.5MHz CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4377AIPWR
- 商品编号
- C130012
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 5.5MHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 320nV/℃ | |
| 静态电流(Iq) | 760uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 7.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.2pA |
商品概述
OPA377系列运算放大器是宽带CMOS放大器，在静态电流低至0.76mA（典型值）的情况下，可实现极低噪声、低输入偏置电流和低失调电压。 OPA377运算放大器针对低电压单电源应用进行了优化。其出色的交流和直流性能组合使其适用于广泛的应用，包括小信号调理、音频和有源滤波器。此外，这些器件的电源电压范围宽，电源抑制比（PSRR）出色，非常适合直接由电池供电且无需稳压的应用。 OPA377提供SC70 - 5、SOT23 - 5和SO - 8封装。双路OPA2377提供SO - 8和MSOP - 8封装，四路OPA4377提供TSSOP - 14封装。所有版本的工作温度范围均为 - 40°C至 + 125°C。
商品特性
- 增益带宽积：5.5MHz
- 低噪声：1kHz时为7.5nV/√Hz
- 失调电压：1mV（最大值）
- 输入偏置电流：0.2pA
- 轨到轨输出
- 单位增益稳定
- 电磁干扰（EMI）输入滤波
- 静态电流：每通道0.76mA
- 电源电压：2.2V至5.5V
- 小封装：SC70、SOT23和MSOP
应用领域
- 光电二极管前置放大器
- 压电传感器前置放大器
- 传感器信号调理
- 音频设备
- 有源滤波器
