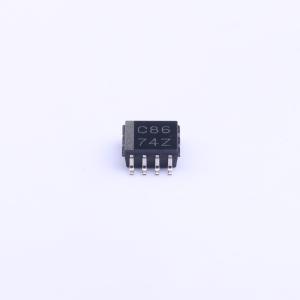

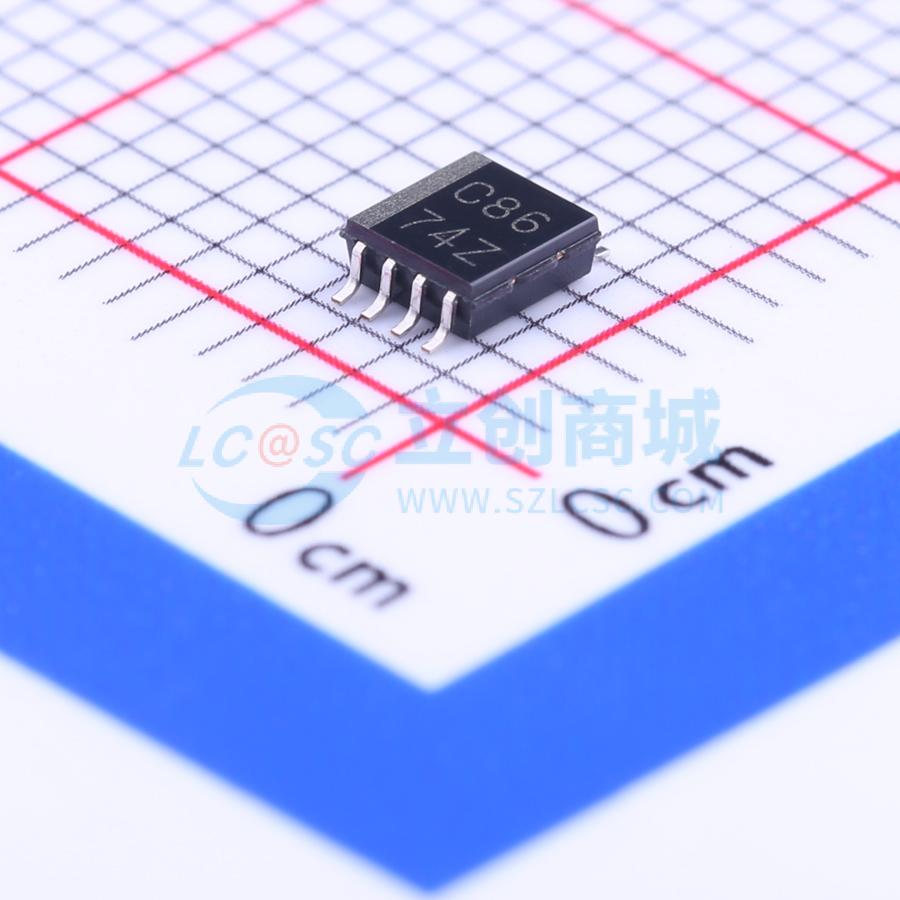

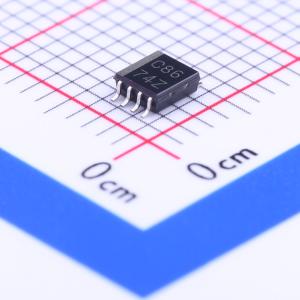

SN74LVC2G86DCTR
双路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G86 2 通道、2 输入、1.65V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G86DCTR
- 商品编号
- C130023
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.4V；2.3V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
商品概述
这是一款双2输入异或门，型号为SN74LVC2G86，可采用NanoFree封装，工作电源电压范围为1.65V~5.5V，实现正逻辑下布尔函数Y = A⊕B 或 Y = 非A·B + A·非B，针对部分掉电应用做了完整规格设计，内置关断电流电路，可在器件断电时禁用输出，防止破坏性反向电流流过器件，存储或操作过程中需采取措施避免静电损伤MOS栅极。
商品特性
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为4.7ns
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- VCC为3.3V、TA为25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC为3.3V、TA为25℃条件下，典型输出高电平下冲VOHV大于2V
- IOFF支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 所有未使用输入必须接VCC或地，以保证器件正常工作
应用领域
- 用作真/补码元件：一个输入为低电平时，另一输入信号原形态输出；一个输入为高电平时，另一输入信号反相输出
- 用作逻辑同一性单元：所有输入逻辑电平相同时，输出低电平有效
- 用作偶校验单元：偶数个输入激活时，输出低电平有效
- 用作奇校验单元：奇数个输入激活时，输出高电平有效
