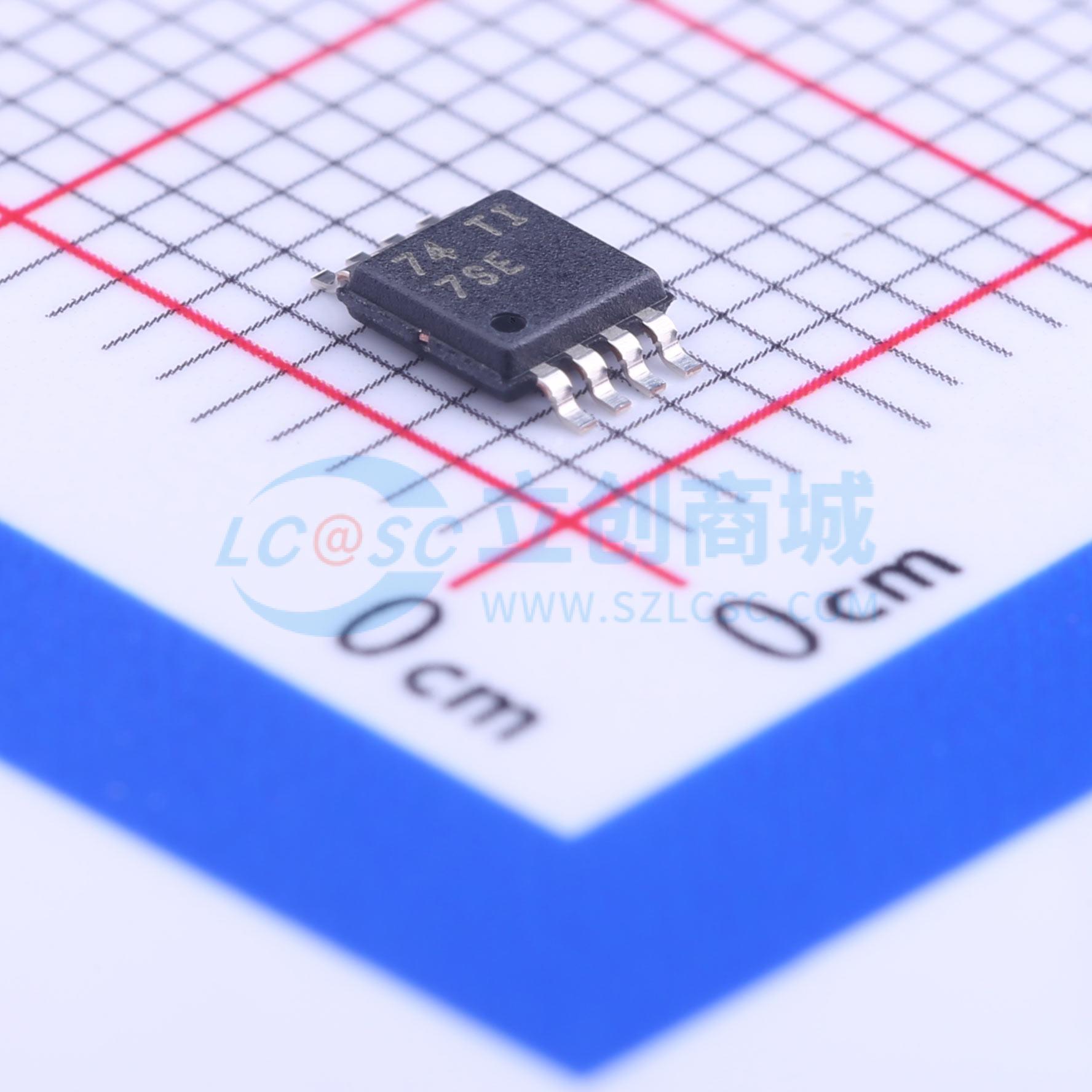

温馨提醒：图片仅供参考，商品以实物为准

PCA9515BDGKR

PCA9515B双路双向I2C总线和SMBuS中继器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9515B是一款BiCMOS双路双向缓冲区集成电路，旨在满足I²C总线和SMBus应用的需求。该器件包含两个相同的双向开漏缓冲区电路，能够扩展I²C及相似总线系统（或添加从器件），同时不会降低系统性能。
品牌名称: TI(德州仪器)
商品型号: PCA9515BDGKR
商品编号: C130013
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

PCA9515B 是一款BiCMOS 双路双向缓冲区集成电路，旨在满足I²C 总线和SMBus 应用的需求。该器件包含两个相同的双向开漏缓冲区电路，能够扩展I²C 及相似总线系统（或添加从器件），同时不会降低系统性能。双路双向I²C 缓冲区可由2.3V 到3.6V 的VCC 供电运行。 PCA9515B 能够缓冲I²C 总线上的串行数据(SDA) 和串行时钟(SCL) 信号，同时保持I²C 系统的所有工作模式和特性。该器件允许在I²C 应用中连接两条电容为400pF 的总线。

商品特性

两通道双向缓冲器
I²C 总线和SMBus 兼容
支持I²C 标准模式(100kHz) 和快速模式(400kHz)
高电平有效的中继器启用输入
开漏I²C 输入和输出
5.5V 耐压I²C 输入和输出以及使能输入，支持混合模式信号操作
无死锁运行
支持标准模式、快速模式I²C 器件、和多个主控器
支持中继器上的仲裁及时钟延伸
断电高阻抗I2C 引脚
锁存性能超过100mA ，符合JESD 78 I 类规范要求
静电放电(ESD) 保护性能超过JESD 22 规范要求
2000V 人体放电模式(A114 - A)
1000V 充电器件模型(C101)

应用领域

服务器
路由器（电信交换设备）
工业设备
具有多个I²C 从器件且PCB 走线较长的产品

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	缓冲器
	输入类型	2线式总线
	输出类型	2线式总线
	工作电压	2.3V~3.6V

	属性	参数值
	通道数	2
	数据速率	400Kbps
	延迟时间	82ns
	输入电容	7pF
	工作温度	-40℃~+85℃
