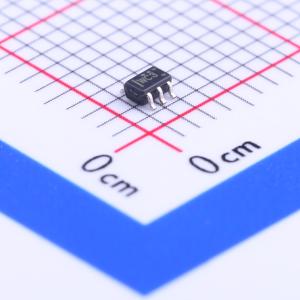

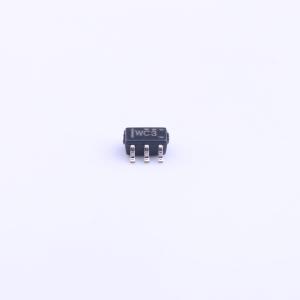

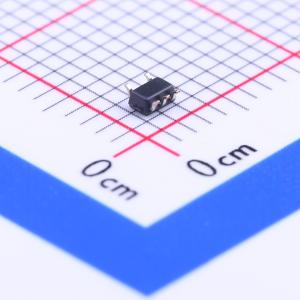

SN74LV1T04DCKR
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV1T04 单电源反相门逻辑电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV1T04DCKR
- 商品编号
- C130022
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 940mV~2.1V | |
| 输入低电平(VIL) | 580mV~800mV | |
| 传播延迟(tpd) | 7ns@5V,30pF | |
| 系列 | 74LV系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74LV1T04 是一款具有较宽电压范围的低压CMOS门逻辑电路，用于工业、便携、电信和汽车应用。输出电平以电源电压为基准，并且能够支持1.8V/2.5V/3.3V/5V CMOS 电平。 采用了更低阀值电路来设计此输入，以便匹配 V_CC = 3.3V 时的1.8V 输入逻辑，并且可用于1.8V 至3.3V电平上行转换。此外，5V 容限输入引脚可实现下行转换（例如，V_CC = 2.5V 时的3.3V 至2.5V 输出转换）。1.8V 至5.5V 的宽 V_CC 范围可使所需输出电平的生成接至控制器或处理器。 SN74LV1T04 被设计成具有8mA 的电流驱动能力，以减少由高驱动输出导致的线路反射、过冲和下冲。 锁断性能超过250mA符合JESD 17 规范支持标准逻辑引出脚 与AUP1G 和LVC1G 系列兼容的CMOS 输出
商品特性
- 电压为5.0/3.3/2.5/1.8V的单电源电压转换器
- VCC 1.8V至5.5V的工作电压范围
- 上行转换：1.8V VCC时，1.2V至1.8V；2.5V VCC时，1.5V至2.5V；3.3V VCC时，1.8V至3.3V；5.0V VCC时，3.3V至5.0V
- 下行转换：1.8V VCC时，3.3V至1.8V；2.5V VCC时，3.3V至2.5V；3.3V VCC时，5.0V至3.3V
- 逻辑输出以VCC为基准
- 输出驱动：5V时，8mA的输出驱动；3.3V时，7mA的输出驱动；1.8V时，3mA的输出驱动
- 3.3V VCC时，频率高达50MHz
- 输入引脚可耐受5V电压
应用领域
- 工业用控制器
- 电信便携式应用服务器
- 个人电脑和笔记本电脑汽车
