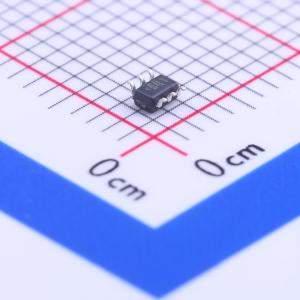

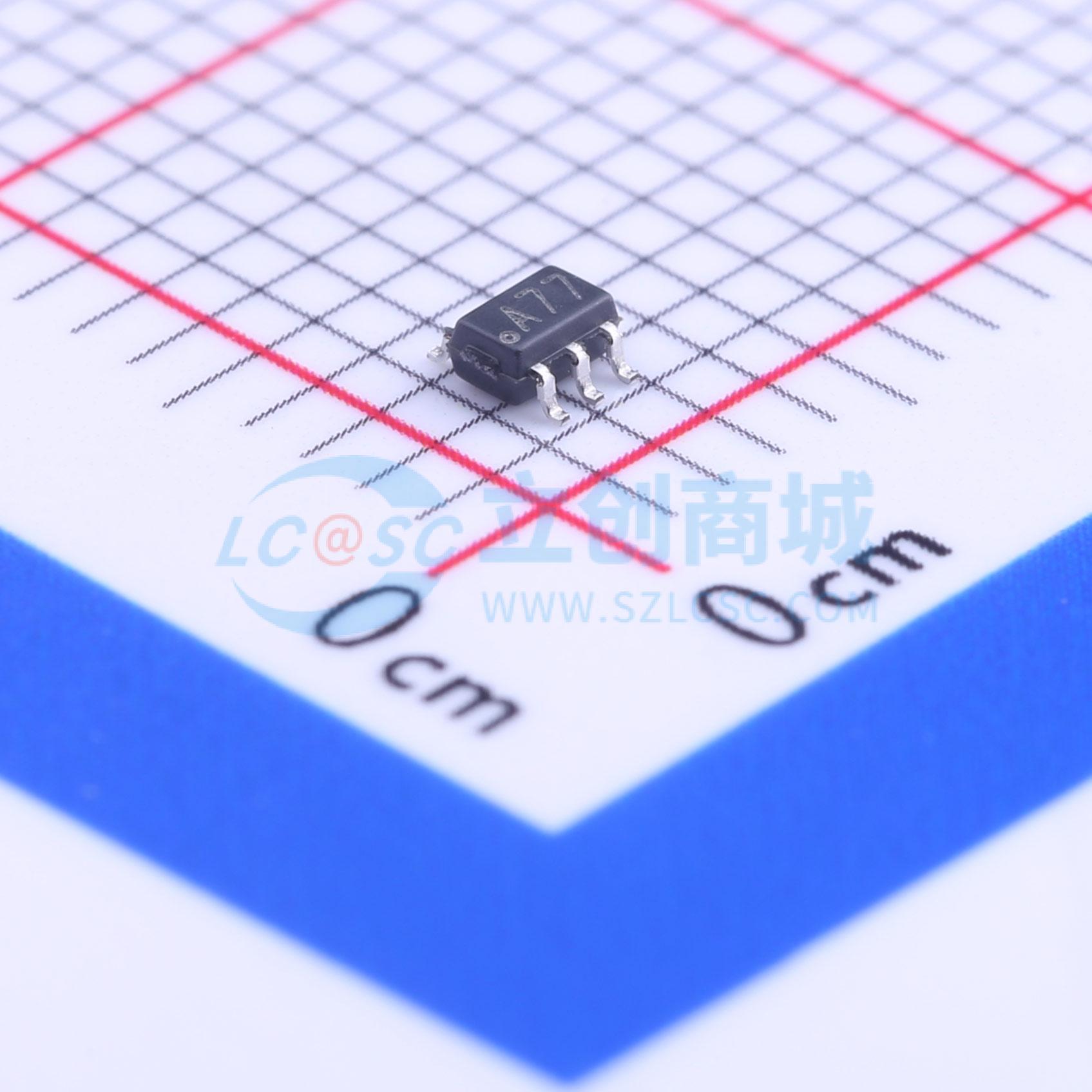

温馨提醒：图片仅供参考，商品以实物为准

LMV981MG/NOPB

小型、低功耗、带关断功能的1.8V轨到轨输入输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV981-N 具有关断功能的单路、5V、1.5MHz、65mA 输出电流、RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: LMV981MG/NOPB
商品编号: C129993
商品封装: SOT-363-6
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.4MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	15uV/℃
	压摆率(SR)	350V/ms
	输入偏置电流(Ib)	15nA
	输入失调电流(Ios)	13nA

	属性	参数值
	输入电压噪声密度(eN)	60nV/√Hz@10kHz
	共模抑制比(CMRR)	78dB
	静态电流(Iq)	103uA
	输出电流	8mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5V
	双电源电压(Vee~Vcc)	-
	功能特性	使能/关断功能

商品概述

LMV98x-N是具有关断功能的小型低功率运算放大器，可在1.8V至5V的电源电压下工作，具备轨至轨输入和输出，输入共模电压可在电源轨基础上向外扩展200mV，可提供超出电源电压范围的增强功能；无负载时输出摆幅为轨至轨，具有出色的速度功率比，可在低电源电流下实现1.4MHz的增益带宽积；可驱动600Ω负载和高达1000pF的容性负载，振铃很小，具有101dB的高直流增益，适合低频应用；配置有关断引脚，可禁用器件降低电源电流，关断模式下输出处于高阻抗；采用小型封装，适合空间受限的应用场景。

商品特性

可保证支持1.8V、2.7V 和 5V工作规格
600Ω负载时输出摆幅距电源轨为80mV，2kΩ负载时输出摆幅距电源轨为30mV
输入共模电压在电源轨基础上向外扩展200mV
单通道电源电流为100μA
增益带宽积为1.4MHz
最大输入失调电压VOS为4mV
600Ω负载时增益为101dB
提供超小型DSBGA封装，封装尺寸为1.0mm × 1.5mm
关断恢复至开通的时间为19μs
具备双独立关断功能
工作温度范围为-40℃至125℃
可驱动高达1000pF的容性负载，振铃小
提供多种封装可选，包括6引脚DSBGA、SC70、SOT-23以及10引脚VSSOP封装

应用领域

工业领域
汽车领域
消费类通信产品
健身追踪器
可穿戴设备
手机
便携式音频设备
便携式和电池供电类电子设备
电源电流监控
电池监控
空间受限型印刷电路板
个人数字助理
