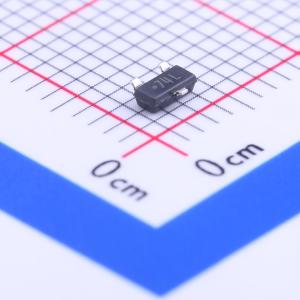

温馨提醒：图片仅供参考，商品以实物为准

LM61CIM3/NOPB

2.7V温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM61 具有 10mV/°C 增益和 TO-92 封装选项的 ±3°C 模拟输出温度传感器
品牌名称: TI(德州仪器)
商品型号: LM61CIM3/NOPB
商品编号: C129977
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

LM61是一款精密集成电路温度传感器，可感知-30℃到100℃的温度范围，采用单2.7V电源供电即可工作，封装形式支持SOT-23或TO-92。输出电压与温度线性成正比，比例为10mV/℃，带有600mV的直流偏移，该偏移使得无需负电源即可读取负温度值。对于-30℃到100℃的温度范围，LM61的标称输出电压范围为300mV到1600mV。经过校准，室温下精度可达±2℃，-25℃到85℃全温度范围内精度可达±3℃。线性输出、600mV偏移以及工厂校准简化了单电源环境下读取负温度所需的外部电路。静态电流低于125μA，静止空气中自发热被限制在极低的0.2℃。因功耗极低，可直接由多个逻辑门的输出供电，本身固有具备关断能力，输出电压关系为VO = 10mV/℃ × T(℃) + 600mV。

商品特性

校准线性比例系数为10mV/℃
额定全工作温度范围为-30℃~100℃
25℃下最大精度为±2℃或±3℃
-25℃~85℃温度范围内最大精度为±3℃
-30℃~100℃温度范围内最大精度为±4℃
电源电压工作范围为2.7V~10V
25℃下最大电流消耗为125μA
最大非线性度为±0.8℃
最大输出阻抗为800Ω
适合远程应用
属于UL认证元件

应用领域

手机
计算机
电源模块
电池管理
传真机
打印机
暖通空调(HVAC)
磁盘驱动器
各类电器

	属性	参数值
	商品目录	温度传感器
	检测温度	-30℃~+100℃
	精度	±3℃
	工作电压	2.7V~10V
	待机电流	125uA

	属性	参数值
	接口类型	-
	温度转换时间	-
	温度分辨率	-
	工作温度	-
	功能特性	出厂温度校准；低功耗待机
