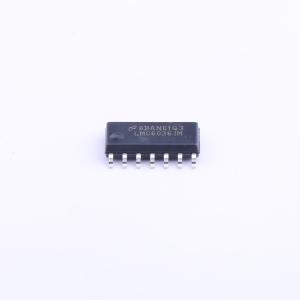

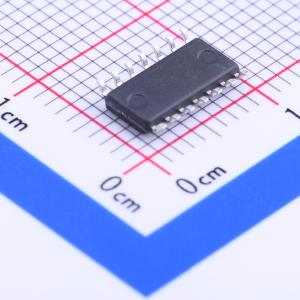

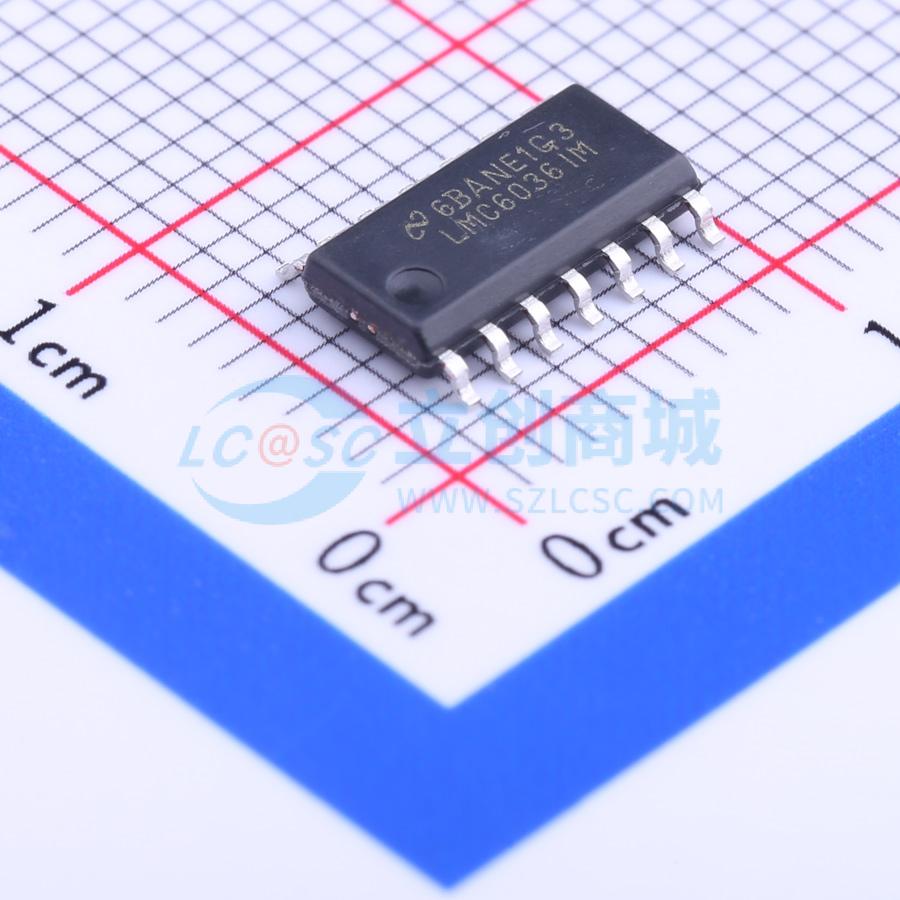

LMC6036IMX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMC6036 四通道、15.5V、1.4MHz、低输入偏置电流运算放大器
品牌名称: TI(德州仪器)
商品型号: LMC6036IMX/NOPB
商品编号: C129983
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

LMC6035/6是一款经济实惠的低压运算放大器，能够在600Ω负载下实现轨到轨输出摆幅。两者均支持单电源供电，并确保在2.7V、3V、5V和15V电源电压下正常工作。2.7V电源电压对应三个串联镍镉（NiCd）或镍氢（NiMH）电池的使用寿命终止电压（每节0.9V），这使得LMC6035/6非常适合便携式和可充电系统。在低于其保证的2.7V工作电压时，其各项参数也能表现出良好的下降特性。这为在显著低于2.7V的电压下实现充分运行提供了一个“舒适区”。其超低输入电流（I_IN）使其非常适合低功耗有源滤波器应用，因为它允许使用更高阻值的电阻和更低容值的电容。此外，LMC6035/6的驱动能力使其在低压系统中具有广泛的应用范围。

商品特性

DSBGA封装的LMC6035确保在2.7V、3V、5V和15V下的性能
针对2kΩ和600Ω负载进行了规格定义
宽工作范围：2.0V至15.5V
超低输入电流：20fA
轨到轨输出摆幅 – 在600Ω负载下：2.7V时距任一电源轨200mV；在100kΩ负载下：2.7V时距任一电源轨5mV
高电压增益：126dB
宽输入共模电压范围 – V_S = 2.7V时为 -0.1V至2.3V
低失真：10kHz时为0.01%
通过AEC - Q100 3级认证（LMC6035 - Q1）

应用领域

滤波器
高阻抗缓冲器或前置放大器
电池供电电子设备
医疗仪器

	属性	参数值
	商品目录	精密运放
	放大器数	四路
	增益带宽积(GBP)	1.4MHz
	输入偏置电流(Ib)	0.02pA
	压摆率(SR)	1.5V/us

	属性	参数值
	输出电流	8mA
	轨到轨	-
	静态电流(Iq)	1.3mA
	工作温度	-40℃~+85℃
