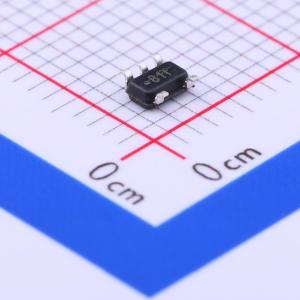

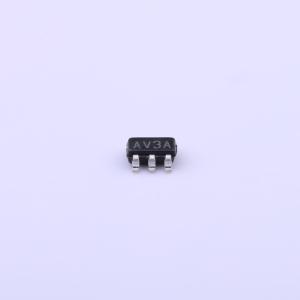

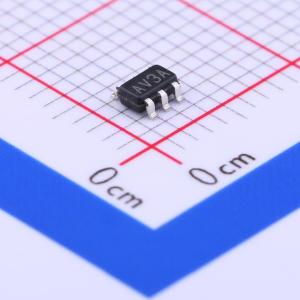

温馨提醒：图片仅供参考，商品以实物为准

LMP7715MF/NOPB

单精度和双精度、低噪声、CMOS输入放大器

描述: LMP7715 单路、17MHz、低噪声、低偏置电流、CMOS 输入、精密放大器
品牌名称: TI(德州仪器)
商品型号: LMP7715MF/NOPB
商品编号: C129985
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	1uV/℃
	静态电流(Iq)	1.15mA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	5.8nV/√Hz@1kHz
	输入失调电流(Ios)	0.01pA

商品概述

LMP7715/LMP7716/LMP7716Q 是单通道和双通道低噪声、低失调、CMOS 输入、轨到轨输出的高精度放大器，具有高增益带宽积。LMP7715/LMP7716/LMP7716Q 非常适合各种仪器仪表应用。 LMP7715/LMP7716/LMP7716Q 采用 CMOS 输入级，实现了 100 fA 的输入偏置电流、5.8 nV/√Hz 的输入参考电压噪声以及小于 ±150 μV 的输入失调电压。这些特性使 LMP7715/LMP7716/LMP7716Q 成为精密应用的理想选择。 LMP7715 仅消耗 1.15 mA 的电源电流，提供 17 MHz 的高增益带宽积，能够在高闭环增益下实现精确放大。 LMP7715/LMP7716/LMP7716Q 的电源电压范围为 1.8V 至 5.5V，使其成为对电源电压要求较低的便携式低功耗应用的理想选择。 LMP7715/LMP7716/LMP7716Q 采用德州仪器（TI）先进的 VIP50 工艺技术制造。LMP7715 采用 5 引脚 SOT - 23 封装，LMP7716/LMP7716Q 采用 8 引脚 VSSOP 封装。 LMP7716Q 针对汽车市场采用了增强型制造和支持流程，包括缺陷检测方法。其可靠性认证符合 AEC - Q100 标准中定义的要求和温度等级。

商品特性

输入失调电压 ±150 μV（最大值）
输入偏置电流 100 fA
输入电压噪声 5.8 nV/√Hz
增益带宽积 17 MHz
电源电流（LMP7715）1.15 mA
电源电流（LMP7716/LMP7716Q）1.30 mA
电源电压范围 1.8V 至 5.5V
总谐波失真 + 噪声（f = 1 kHz）0.001%
工作温度范围 -40°C 至 125°C
轨到轨输出摆幅
节省空间的 SOT - 23 封装（LMP7715）
8 引脚 VSSOP 封装（LMP7716/LMP7716Q）
LMP7716Q 通过 AEC - Q100 1 级认证，采用汽车级生产流程制造

应用领域

有源滤波器和缓冲器
传感器接口应用
跨阻放大器
汽车应用

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	17MHz
	输入偏置电流(Ib)	0.1pA
	输入失调电压(Vos)	10uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	9.5V/us
	输出电流	66mA
