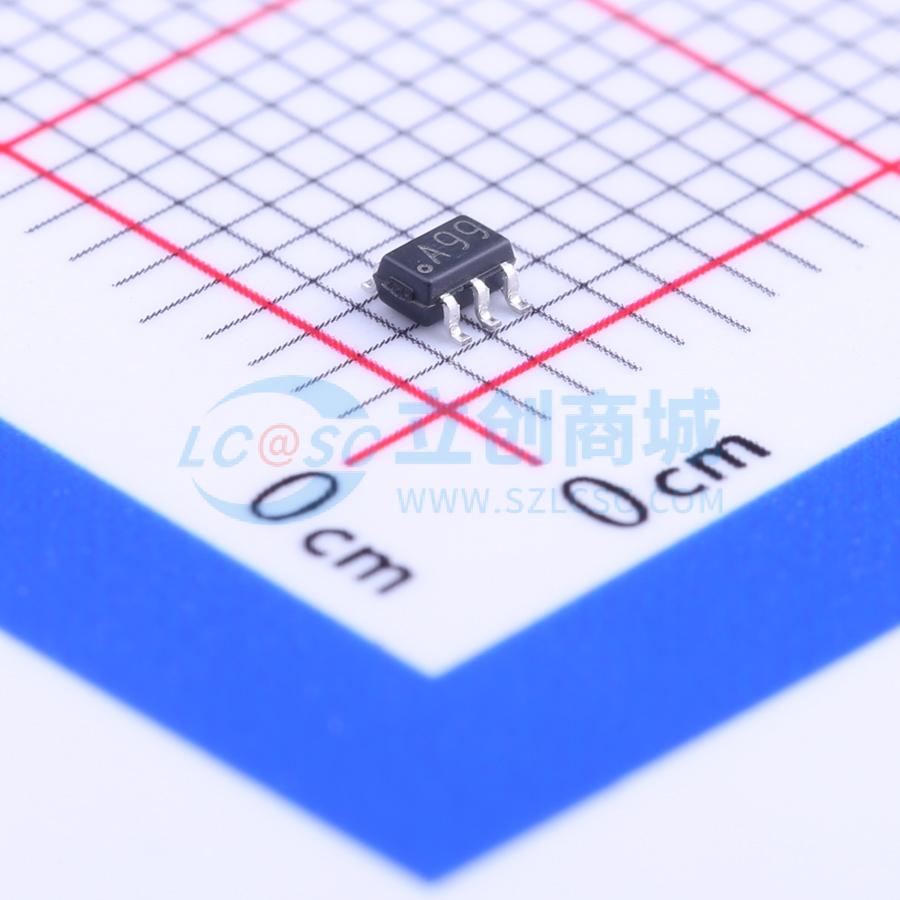

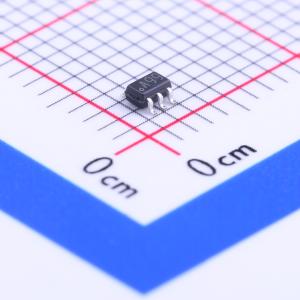

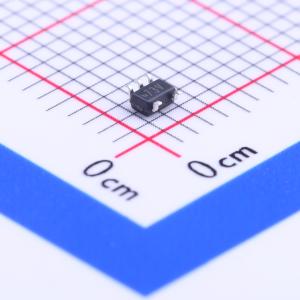

温馨提醒：图片仅供参考，商品以实物为准

LMV641MGE/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMV641 10MHz、12V 低功率放大器
品牌名称: TI(德州仪器)
商品型号: LMV641MGE/NOPB
商品编号: C129987
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LMV641是一款低功耗、宽带宽运算放大器，电源电压范围扩展至2.7 V至12 V。该器件的增益带宽积为10 MHz，单位增益稳定，典型电源电流为138 μA。其他关键规格包括：电源抑制比（PSRR）为105 dB，共模抑制比（CMRR）为120 dB，输入失调电压（VOS）为500 μV，输入参考电压噪声为14 nV/√Hz，总谐波失真（THD）为0.002%。这款放大器具有轨到轨输出级和共模输入电压，包括负电源。 LMV641器件的工作温度范围为 -40°C至 +125°C，提供节省电路板空间的5引脚SC70、SOT - 23和8引脚SOIC封装。

商品特性

针对2.7 V和±5 V性能进行了规格定义
低电源电流：138 μA
高单位增益带宽：10 MHz
最大输入失调电压：500 μV
共模抑制比（CMRR）：120 dB
电源抑制比（PSRR）：105 dB
输入参考电压噪声：14 nV/√Hz
1/f转折频率：4 Hz
带2 kΩ负载时输出摆幅距轨40 mV
总谐波失真：在1 kHz、2 kΩ负载下为0.002%
温度范围 -40°C至125°C

应用领域

便携式设备
电池供电系统
传感器和仪器仪表

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	10MHz
	输入偏置电流(Ib)	70nA
	压摆率(SR)	2.6V/us

	属性	参数值
	输出电流	112mA
	轨到轨	-
	静态电流(Iq)	158uA
	工作温度	-40℃~+125℃
