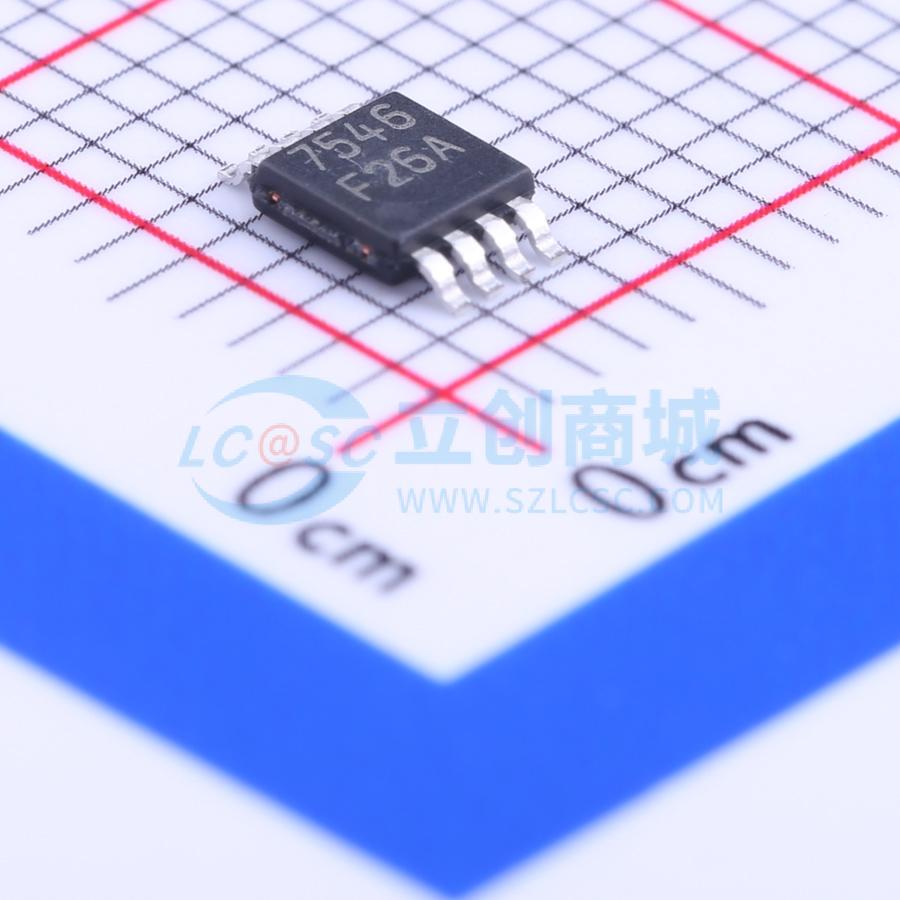

LM7705MM/NOPB

LM7705低噪声负偏置发生器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM7705 低噪声负偏置发生器
品牌名称: TI(德州仪器)
商品型号: LM7705MM/NOPB
商品编号: C129980
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

LM7705器件是一款开关电容电压反相器，带有低噪声、-0.23 V固定负电压稳压器。该器件设计用于与低压放大器配合使用，使放大器输出能够摆幅至零伏。-0.23 V用于为放大器的负电源引脚供电，同时保持放大器两端的电压低于5.5 V。单电源电压工作时，轨到轨输出放大器无法输出零伏，并且由于放大器输出饱和电压会被后续增益级放大，可能导致误差累积。一个小的负电源电压可防止放大器输出在零伏时饱和，并有助于在信号处理链中保持准确的零电平。此外，当放大器用于驱动ADC的输入时，放大器可以输出零电压信号，从而可以利用ADC的整个输入范围。LM7705器件设有关断引脚，可将待机功耗降至最低。

商品特性

稳压输出电压：−0.232 V
输出电压容差：5%
输出电压纹波：4 mVPP
最大输出电流：26 mA
电源电压：3 V至5.25 V
转换效率：高达98%
静态电流：78 μA
关断电流：20 nA
开启时间：500 μs
工作温度范围：-40℃至125℃
8引脚VSSOP封装

应用领域

真正的零放大器输出
便携式仪器
低压分离式电源

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3V~5.25V
	静态电流(Iq)	78uA
	输出电阻	230mΩ
	能量效率	98%
	开关频率	92kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	反相
	输出电压(Vout)	-232mV
	PFM模式	不支持
	输出电流(Iout)	26mA
