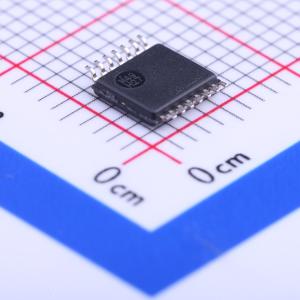

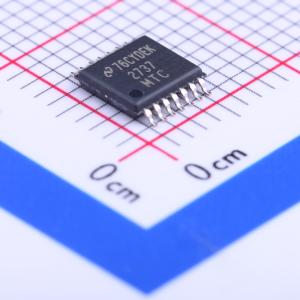

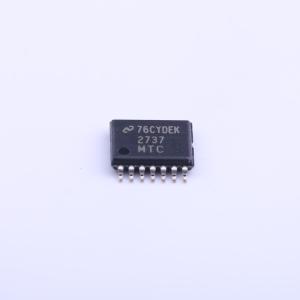

温馨提醒：图片仅供参考，商品以实物为准
LM2737MTCX/NOPB
LM2737 同步降压调节器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2727 和 LM2737 是高速同步开关调节器控制器,适用于 0.7A 至 20A 的电流,最高效率可达 95%。输出电压可调至 0.6V,输入电压范围为 2.2V 至 16V。具有过压和欠压锁定功能,支持软启动和输出使能特性。工作频率可调,范围为 50kHz 至 2MHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2737MTCX/NOPB
- 商品编号
- C129956
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM2727 和 LM2737 是高速同步开关调节器控制器。它们旨在控制0.7A到20A的电流，转换效率高达95%。LM2727采用了输出过压和欠压锁定功能。对于不需要锁定的应用，可以使用LM2737。通过电源正常标志、可调软启动和输出使能功能实现上电和下电sequencing。LM2737和LM2737采用低电流5V偏置供电，并可以从2.2V至16V的电源轨进行转换。两部分都利用了固定频率、电压模式的PWM控制架构，通过调整外部电阻的值，开关频率可以在50kHz到2MHz之间调节。通过监测低端MOSFET导通电阻上的电压降来实现限流，这增强了低占空比操作。宽范围的工作频率为电源设计者提供了灵活性，以精细调整元件尺寸、成本、噪声和效率。自适应、非重叠的MOSFET栅极驱动器和高端自举结构有助于进一步提高效率。高端功率FET的漏极电压可以从2.2V到16V，输出电压可以调节至0.6V。
应用领域
- 电缆调制解调器
- 机顶盒/家庭网关
- DDR 核心电源
- 高效分布式电源
- 核心电源的本地调节
