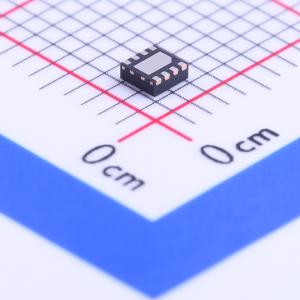

LM27761DSGR
具有集成 LDO 的低噪声稳压逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM27761 具有集成 LDO 的低噪声稳压反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM27761DSGR
- 商品编号
- C129351
- 商品封装
- WFDFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 静态电流(Iq) | 370uA | |
| 输出电阻 | 2Ω | |
| 能量效率 | 80% | |
| 开关频率 | 2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -5V~-1.5V | |
| PFM模式 | 支持 | |
| 输出电流(Iout) | 250mA |
商品特性
- 对输入电源电压进行反相和调节
- 低输出纹波
- 关断模式下将静态电流降至7 μA（典型值）
- 高达250 mA的输出电流
- 2.5 Ω反相器输出阻抗，VIN = 5 V
- 峰值负载下调节精度为±4%
- 370 μA静态电流
- 2 MHz（典型值）低噪声固定频率工作
- 负载电流为80 mA时，2 MHz下LDO电源抑制比为35 dB（典型值）
- 输出电压为 -5 V、负载电流为100 mA时，LDO压差为30 mV
- 电流限制和热保护
- 使用WEBENCH电源设计工具基于LM27761进行定制设计
应用领域
- 运算放大器电源
- 无线通信系统
- 手机功率放大器偏置
- 接口电源
- 手持仪器
- 高保真耳机放大器
- 为数据转换器供电
