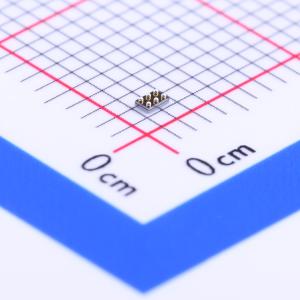

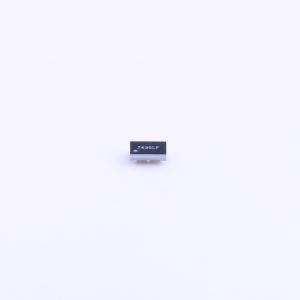

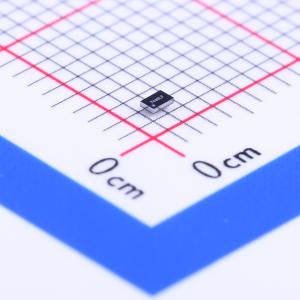

温馨提醒：图片仅供参考，商品以实物为准
TPS22924CYZPR
3.6V 2A 18.3mΩ导通电阻负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22924C 具有输出放电功能和 800μs 上升时间（在 3.6V 时）的 3.6V、2A、18.3mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22924CYZPR
- 商品编号
- C129365
- 商品封装
- XFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
参数完善中
商品概述
TPS22924x是一款小型、低导通电阻（R_ON）且具备受控导通功能的负载开关。该器件包含一个N沟道MOSFET，可在0.75 V至3.6 V的输入电压范围内工作。集成电荷泵为NMOS开关提供偏置，以实现最小的开关导通电阻。开关由一个开/关输入（ON）控制，该输入能够直接与低压控制信号接口。 当开关关闭时，芯片上增加了一个1250 Ω的负载电阻，用于输出快速放电。器件的上升时间由内部控制，以避免浪涌电流。TPS22924B在V_IN = 3.6 V时的上升时间为100 μs，而TPS22924C在V_IN = 3.6 V时的上升时间为800 μs。 TPS22924x采用超小型节省空间的6引脚CSP封装，可在-40℃至85℃的自由空气温度范围内工作。
商品特性
- 在V_IN = 3.6 V时，导通电阻R_ON = 18.3 mΩ；在V_IN = 1.8 V时，R_ON = 19.6 mΩ；在V_IN = 1.2 V时，R_ON = 19.4 mΩ；在V_IN = 0.75 V时，R_ON = 22.7 mΩ
- 小型CSP - 6封装，尺寸为0.9 mm × 1.4 mm，引脚间距为0.5 mm
- 最大连续开关电流为2 A
- 低关断电流
- 低阈值控制输入
- 受控压摆率，避免浪涌电流
- 快速输出放电晶体管
- 按照JESD 22标准进行ESD性能测试：人体模型（A114 - B，II类）为5000 V，带电器件模型（C101）为1000 V
应用领域
- 电池供电设备
- 便携式工业设备
- 便携式医疗设备
- 便携式媒体播放器
- 销售点终端
- GPS设备
- 数码相机
- 笔记本电脑/平板电脑/电子阅读器
- 智能手机
