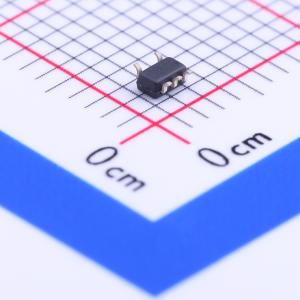

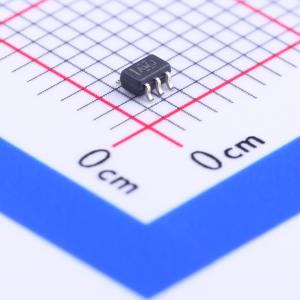

TPS3803-01QDCKRQ1

TPS3803-Q1和TPS3805-Q1系列监控电路主要为DSP和基于处理器的系统提供电路初始化和时序监控。 TPS3803G15-Q1器件具有由内部分压器设置的固定检测阈值电压V₁，而TPS3803-01-Q1具有可通过两个外部电阻配置的可调SENSE输入。除了在VDD处监控的固定检测阈值外，TPS3805-Q1器件还提供第二个可调SENSE输入。若两个电压中的任何一个降至V₁以下，则会触发RESET信号。 上电期间，当电源电压VDD高于0.8 V时，会触发RESET信号。此后，监控电路会监控VDD（和/或SENSE），只要VDD或SENSE保持在阈值电压V₁以下，就会保持RESET信号有效。一旦VDD（SENSE）升至阈值电压V₁以上，RESET信号将再次失效。该产品系列适用于1.5 V、3.3 V和可调电源电压。 这些器件采用5引脚SC-70封装。TPS3803-Q1和TPS3805-Q1器件的工作温度范围为-40°C至125°C。

• 符合汽车应用要求
• 单电压检测器（TPS3803）：可调及1.5 V
• 双电压检测器（TPS3805）：可调及3.3 V
• 阈值电压精度高达±1.5%
• 电源电流：VDD = 3.3 V时典型值为3 μA
• 推挽式复位输出（TPS3805），开漏式复位输出（TPS3803）
• 温度范围：-40°C至125°C
• 5引脚SC-70封装

• 使用DSP、微控制器或微处理器的应用
• 高级驾驶辅助系统
• 汽车信息娱乐系统
• 汽车仪表盘
