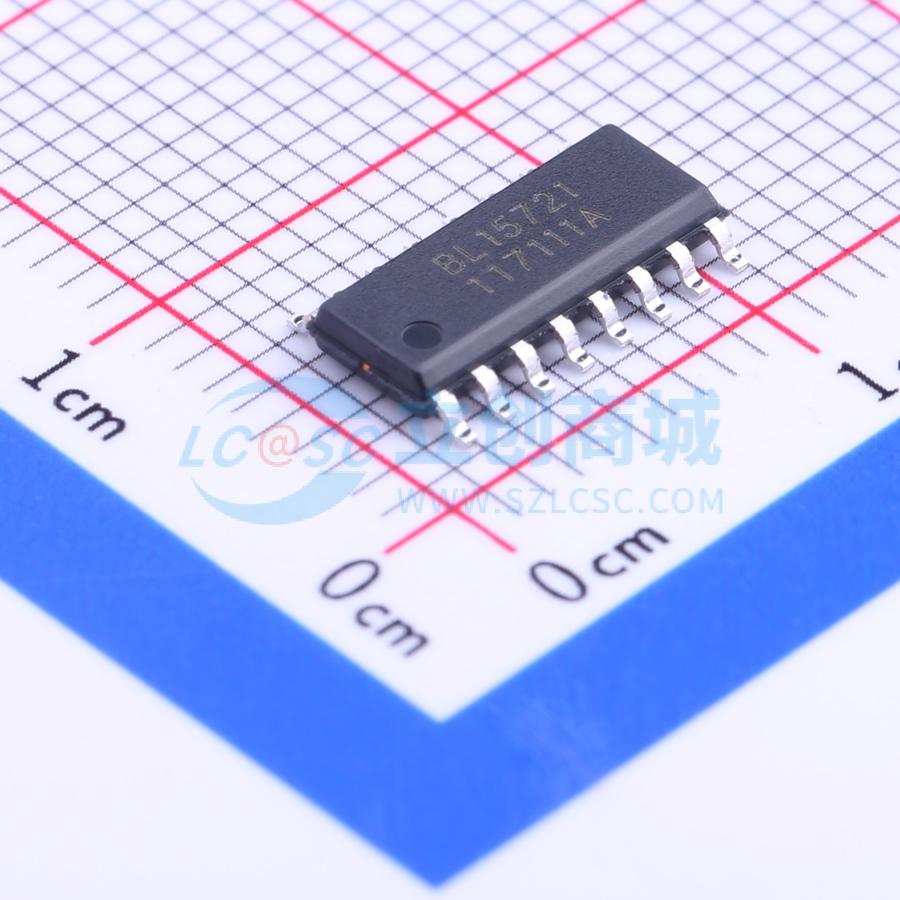

温馨提醒：图片仅供参考，商品以实物为准
BL15721A
停产 Meter-Bus收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL15721A是一款单芯片收发器，适用于符合EN-1434-3标准的Meter-Bus应用。该芯片支持半双工UART协议，数据速率高达9600波特。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL15721A
- 商品编号
- C129406
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.1V~3.5V | |
| 工作温度 | -25℃~+85℃ |
商品概述
专为仪表总线标准（EN1434 - 3）应用开发的单芯片收发器。 接口电路可调节从系统与仪表总线主站之间的不同电位。与总线的连接无极性要求，并支持通过光耦合器实现从站的完全电气隔离。 接收器具备动态电平识别功能，发射器拥有可编程电流吸收器。 该电路由主站通过总线供电。因此，此电路不会给从站电池增加额外负载。 集成了电源故障功能。此外，还集成了一个3.3V稳压器，在总线故障时具备用于延迟关闭的功率储备。
商品特性
- 仪表总线收发器（用于从站），符合标准EN - 1434 - 3
- 可通过电阻调节恒流吸收器
- 具备动态电平识别功能的接收器逻辑
- 模块电源电压开关
- 3.3V恒压源
- 远程供电
- 无极性要求
- 电源故障功能
- 支持UART协议半双工最高9600波特率
- 从站电源支持 – 通过输出VDD从仪表总线供电 – 通过输出VDD从仪表总线或备用电池供电 – 由电池供电 – 仅在数据传输时仪表总线处于激活状态
- SOP16封装
