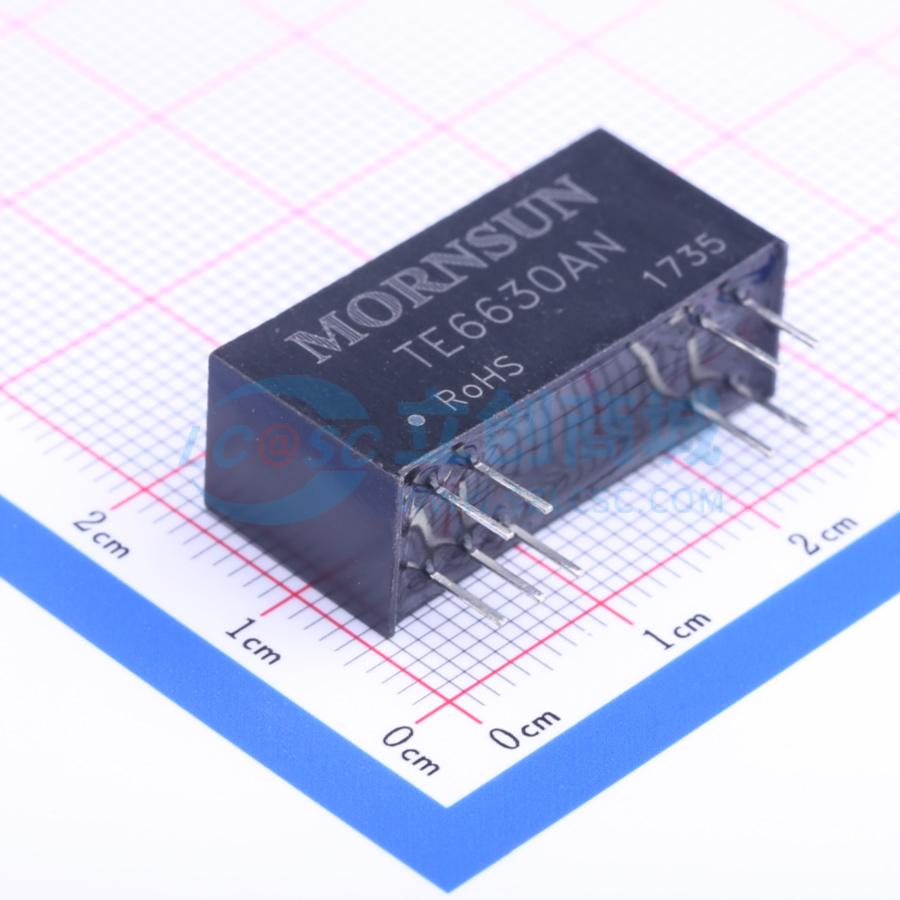

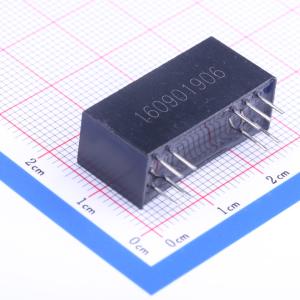

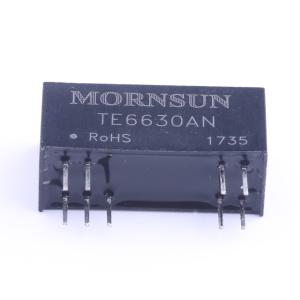

TE6630AN
信号调理模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 信号调理模块
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TE6630AN
- 商品编号
- C129445
- 商品封装
- DIP,26x9.5mm
- 包装方式
- 管装
- 商品毛重
- 1.793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 24V | |
| 输出电压(Vout) | 0V~5V | |
| 隔离电压(Vrms) | 2kV | |
| 特性 | 反接保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 纹波噪声 | 35mVp-p | |
| 长度 | 26mm | |
| 宽度 | 9.5mm | |
| 高度 | 12.5mm |
商品特性
- 两端隔离(信号输入侧与输出侧隔离)
- 高精度等级 (0.1% F.S.)
- 高线性度 (0.1% F.S.)
- 隔离电压(2KVAC/60s)
- 极低温漂(50PPM/℃)
- 工业级(工作温度范围: -40°C to +85°C)
- 高可靠性(MTBF >500,000 小时)
- 低纹波噪声：35mV p-p(20MHz)
- ESD防护(IEC/EN61000-4-2 Contact ±4KV perf. Criteria B)
- 小体积：DIP18封装 (269.512.5mm)
- 信号负载能力： ≥2KΩ (信号输出为最大时 @10V)
- 通过EN60950认证
