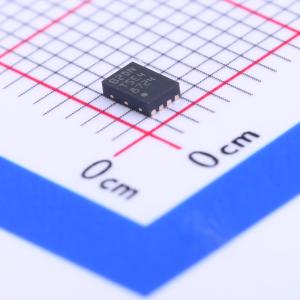

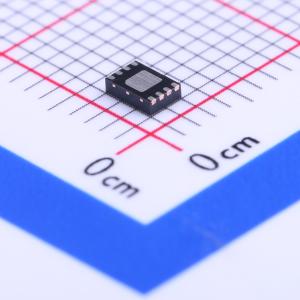

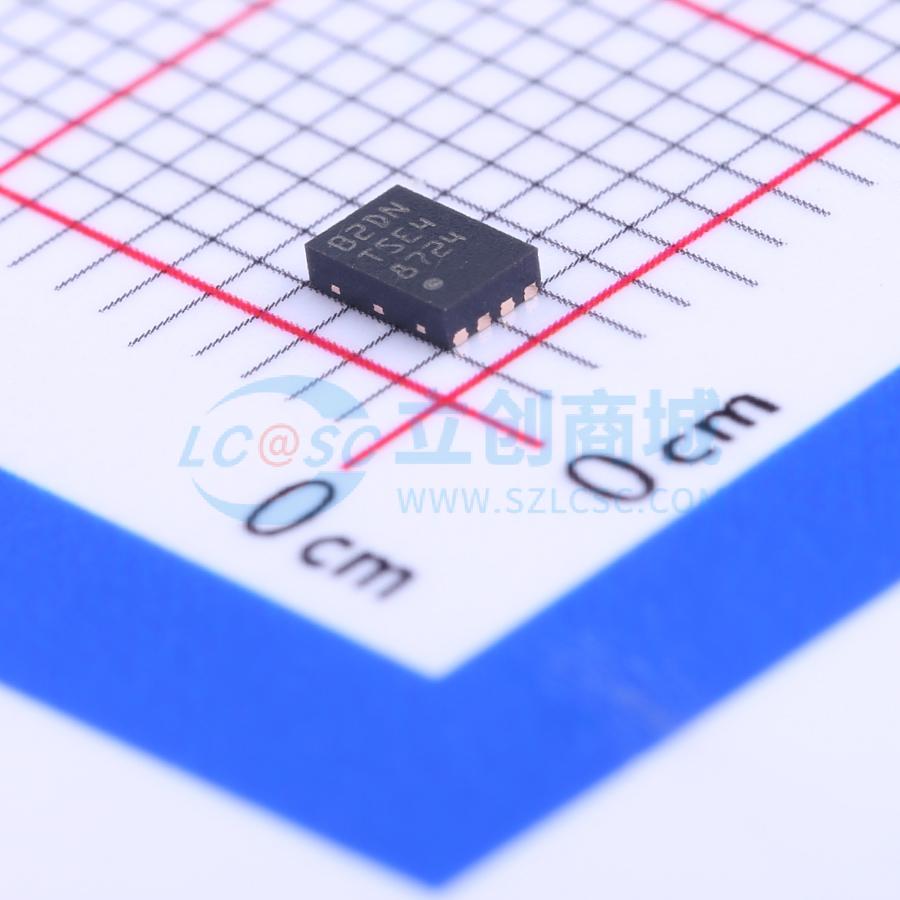

STTS2004B2DN3F
2.2V内存模块温度传感器，带4Kb SPD EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有4 Kb SPD EEPROM的2.2 V存储器模块温度传感器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTS2004B2DN3F
- 商品编号
- C129488
- 商品封装
- TDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -20℃~+125℃ | |
| 精度 | ±3℃ | |
| 工作电压 | 2.2V~3.6V | |
| 待机电流 | 160uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度转换时间 | 125ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；出厂温度校准；可配置温度输出；低功耗待机 |
商品概述
2.2V内存模块温度传感器，集成4Kb SPD EEPROM，采用TDFN8封装，尺寸为2mm×3mm，最大高度0.80mm。
商品特性
- 符合JEDEC TSE2004B2规范
- 工作温度范围：-20℃至+125℃
- 单电源电压：2.2V至3.6V
- 封装：2mm×3mm TDFN8，最大高度0.80mm，符合JEDEC MO-229 W2030D，RoHS合规且无卤素
- 温度传感器分辨率：可编程（9-12位），默认10位时典型值为0.25℃/LSB
- 温度传感器精度（最大值）：+75℃至+95℃范围内±1℃；+40℃至+125℃范围内±2℃；-20℃至+125℃范围内±3℃
- ADC转换时间：默认分辨率（10位）下最大125ms，典型70ms
- 典型工作电源电流：160μA（EEPROM待机状态）
- 温度滞回可选择设定点：0、1.5、3、6.0℃
- 4Kb SPD EEPROM：4K位分为两页，每页256字节，每页包含两个128字节块；每个128字节块有软件数据保护；字节写入时间在5ms内；16字节页写入时间在5ms内；写入周期超过100万次；数据保留时间超过40年
- 双线总线：I²C兼容串行接口，支持最高1MHz传输速率（I²C快速模式+）；不启动时钟拉伸；支持SMBus超时25ms-35ms
应用领域
- 用于内存模块
- 适用于DIMM（双列直插内存模块）场景
- 可在内存模块插入应用主板时使用
- 可用于隔离式DIMM场景
- 支持内存模块中SPD（串行存在检测）的编程操作
